Jimny JA11 тип 2 — проспект 04.1992
Сканы JapanClassic
Источник: JapanClassic, сохранены 2026-10-11. На сканах водяной знак JapanClassic.ru. Датировка сайта отделена от датировки издания.
Десять разворотов JapanClassic воспроизводят то же издание, что сохранённый PDF: фотографии, вёрстка и последовательность совпадают. Печать PDF «(92-4)» подтверждает 04.1992, JA11 тип 2 [✓]. Датировка JapanClassic «1990» не соответствует этому изданию.
| Разворот | Что |
|---|---|

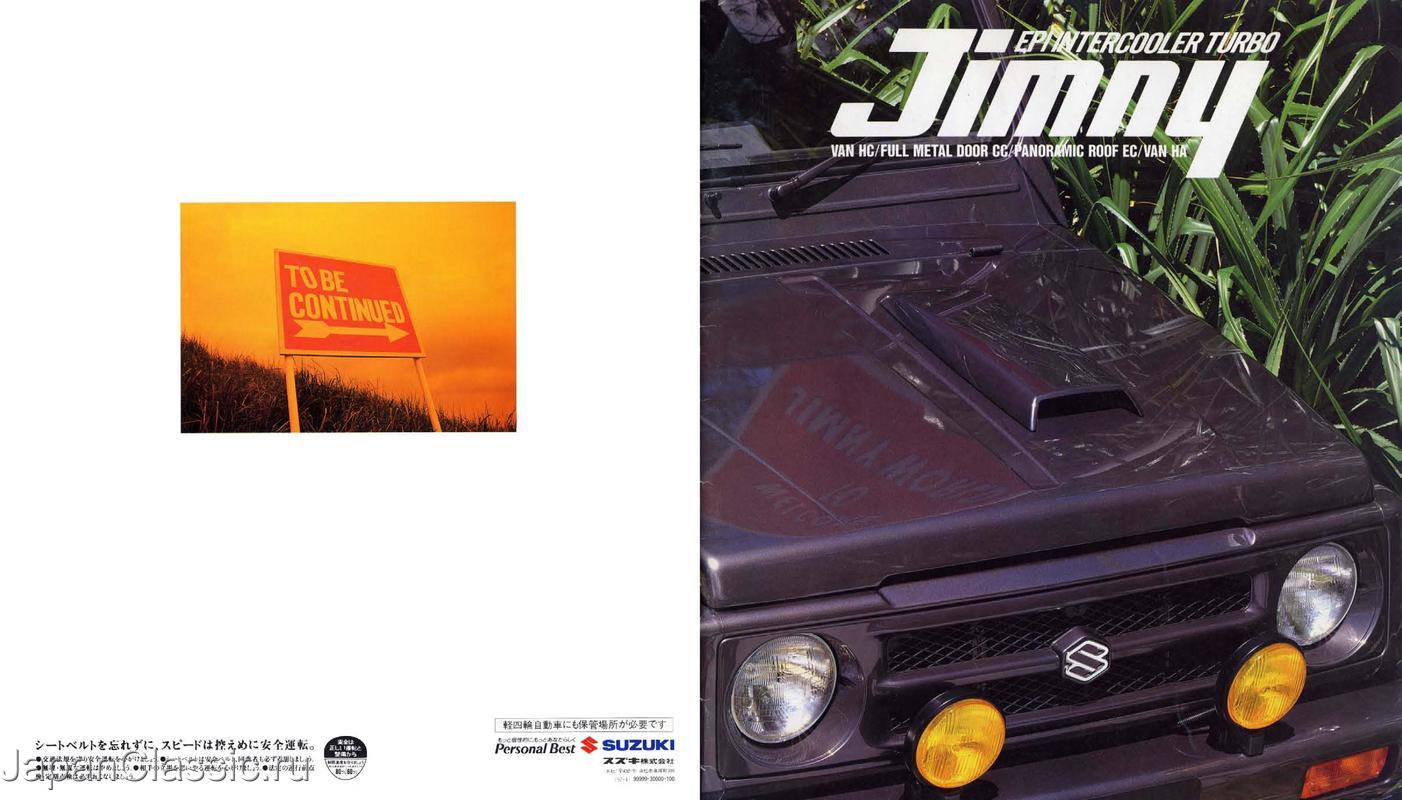

| 1 | обложка «EPI INTERCOOLER TURBO Jimny — VAN HC / FULL METAL DOOR CC / PANORAMIC ROOF EC / VAN HA», тёмный Van крупно, жёлтые противотуманные фары; оборот — «TO BE CONTINUED» |
| 2 | «WELCOME TO JIMNY WORLD», «NEWジムニー新登場» |
| 3 | тёмный Van на оранжевом песке рядом с синим парковочным счётчиком: «клякса» зелёно-фиолетово-серебристая, литые 5-спицевые диски, жёлтые фары. Подпись прямо называет Van HC, диски — аксессуар; autowp s8l3pt, разбор → вырезка |
| 4 | синий Panoramic Roof EC и тёмный Van HC сзади — «клякса» на обоих; грейды прямо названы в подписях «Photo: パノラミックルーフEC» и «Photo: バンHC». Тот же общий кадр — autowp r12ec9, разбор; кожух запаски с жёлтым «Jimny» |
| 5–6 | салон, торпедо, спортивный руль, сиденья |
| 7 | тёмный JA11C без верха с дугой: «клякса» |
| 8 | «Mechanism»: EPI Intercooler Turbo 58 PS / 5500 |
| 9 | «Equipment» и «Option»: рули, часы, приборы, литой диск, кожухи запаски |
| 10 | линейка: HC, CC, EC — с «кляксой», HA (белый) — без; таблица ТТХ и оснащения. Фото VAN HC / JA11V-JHCU-2 совпадает с autowp t2i01u, разбор; фото PANORAMIC ROOF EC / JA11V-JECU-2 — с autowp ibbrgw, разбор |
→ декали: «клякса». Подписи цветов и характер нумерации аксессуаров проверены 2026-10-18 — ниже.
Цвета и аксессуары: повторное чтение 2026-10-18 [~]
Стр. 17–18 сверены также по более чёткому развороту 10 PDF 04.1992. Это два воспроизведения одного издания, не независимые источники.
| Цвет — подпись в буклете | Код | Исполнения |
|---|---|---|
| スペリアホワイト — Superior White | 26U | HC, CC, EC, HA |
| チャコールグレーメタリック — Charcoal Gray Metallic | 38B | HC, EC |
| トリトンブルーメタリック — Triton Blue Metallic | 1FH | HC, CC, EC |
Таким образом, CC имеет два цвета, HC / EC — три, базовый HA — только белый. Это палитра данного JA11 тип 2, не всей истории модели.
На стр. 16 Option цифры у фотографий — указатели позиций на странице, а не номера запчастей. Читаются аудиокомплекты с AM/FM, кассетой / CD-чейнджером, деревянный и кожаный спортивные рули (MOMO), креномер / высотомер, напольный коврик, цифровые и аналоговые часы, галогенная фара, колпак центра колеса, автоматическая муфта свободного хода, амортизаторы, литой диск, внутренняя дуга с накладкой, декоративная накладка стойки и три кожуха / чехла запаски. Числовых каталожных номеров вида Suzuki PN возле этих изделий нет; устанавливать PN по номеру позиции или похожей картинке нельзя.
Блок Equipment на соседней странице описывает штатное оснащение с ограничениями по HC / EC / CC / HA; его нельзя целиком переносить в список опций. Для полного артикула аксессуара нужен отдельный каталог аксессуаров.
Наблюдения по отмеченной странице
На обложке крупно показаны две отдельные круглые жёлтые противотуманки перед решёткой S над бампером; это вариант JA11, а не встроенные в решётку фары JA71 [~].
PDF и разбор оборудования
Полный PDF содержит развороты с читаемой печатной датой (92-4). Совпадающие сканы JapanClassic и PDF — две оцифровки одного издания, не независимые подтверждения.
Декаль «клякса» (77640-50C00, по EPC только тип 2) — на всех машинах проспекта, кроме белого Van HA в линейке → декали.
Оснащение и опции на с. 15–16

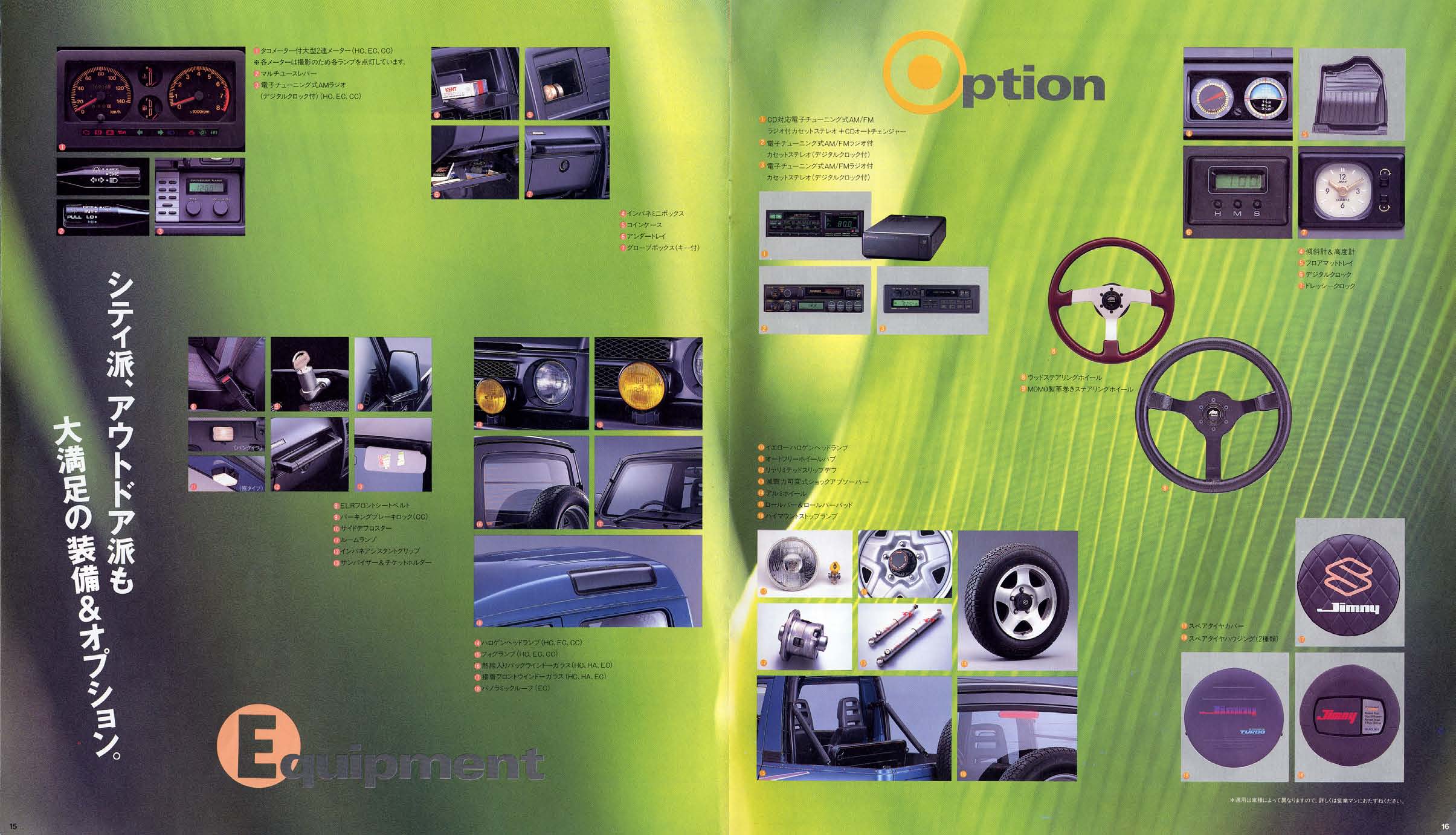

PDF 9 — полный разворот Equipment / Option. В Equipment комбинация с тахометром и электронный AM-приёмник с цифровыми часами прямо отнесены к HC / EC / CC, не ко всему семейству JA11. Щиток: 140 км/ч, тахометр до 8000, два круглых указателя топлива / температуры один над другим и нижняя полоса ламп. Комбинация JA11 · AM-приёмник.
В Option три системы [~]:
- CD対応電子チューニング式AM/FMラジオ付カセットステレオ＋CDオートチェンジャー — электронная AM/FM-кассетная система, совместимая с CD, с отдельным CD-чейнджером.
- Электронная AM/FM-кассетная система с цифровыми часами: два регулятора слева, дисплей в центре и кнопки справа.
- Другая электронная AM/FM-кассетная система с часами: дисплей слева, кассетный проём выше справа.
Вырезки трёх аппаратов. Номера иллюстраций 1–3 не являются артикулами; модели изготовителей и номера Suzuki не указаны.
Там же отдельно показан пятиспицевый литой диск с шиной (вырезка и сравнение) и три рисунка запаски: стёганый スペアタイヤカバー с S / Jimny, два スペアタイヤハウジング с полосами / TURBO и красной Jimny с текстовым полем (вырезка и подписи). Материал, изготовители и точные номера аксессуаров не указаны.
