Электросхемы
Сохранённые схемы проводки Samurai / SJ: отдельные листы и схемы внутри руководств. У каждой — рынок, двигатель и годы, источник и ссылка на полную схему. Номера и применяемость жгутов, реле и выключателей по каталогу Suzuki — в статье «Электрика»; расположение ламп в комбинациях приборов — в комбинациях приборов.
Схема относится к исполнению, для которого напечатана. Схему другого рынка или года нельзя переносить на машину без сверки: впрыск и карбюратор, Калифорния, Канада с дневными ходовыми огнями (DRL) и европейские страны отличаются набором цепей.
Отдельные схемы
| Схема | Рынок, исполнение | Годы | Источник | Разбор |
|---|---|---|---|---|

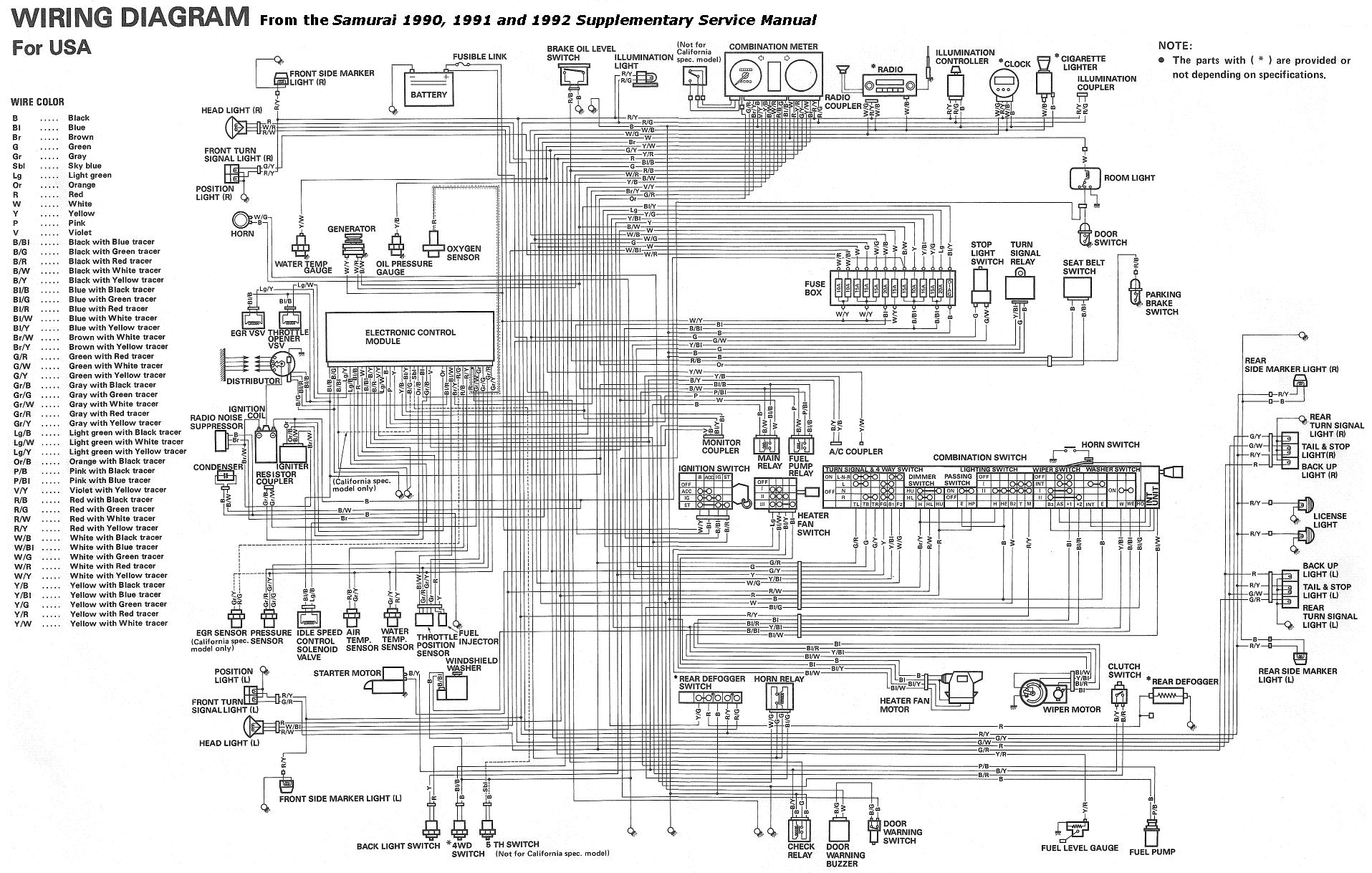

 Wiring Diagram — For USA | США, впрыск: ECM, форсунка, датчик кислорода, EGR VSV; отдельные пометки для Калифорнии (EGR sensor — только California spec., выключатель 5-й передачи — не для Калифорнии) | 1990–92 MY | надпись на листе: «From the Samurai 1990, 1991 and 1992 Supplementary Service Manual» | опись руководств |

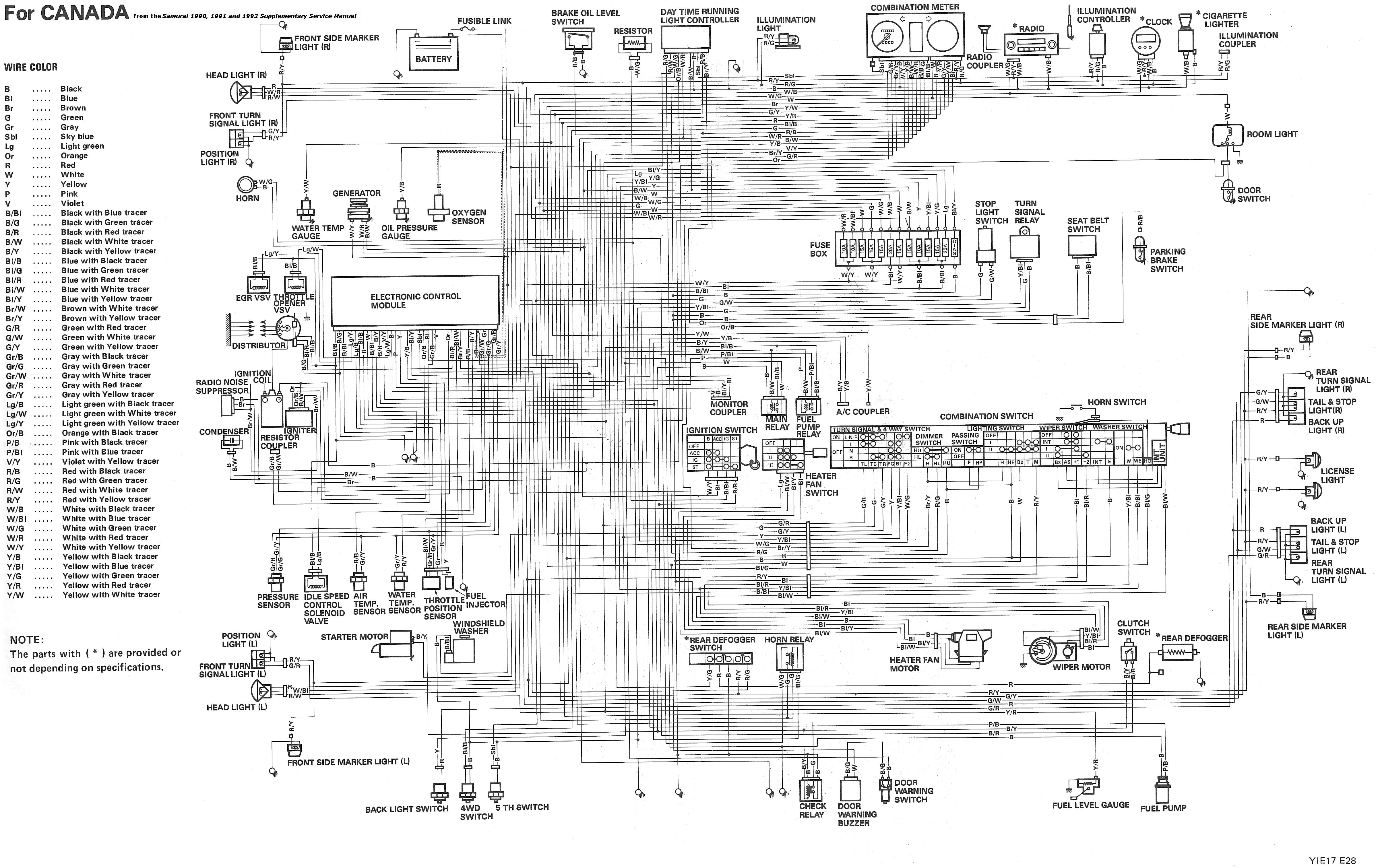

 Wiring Diagram — For CANADA, YIE17 E28 | Канада, впрыск, контроллер дневных ходовых огней | 1990–92 MY | то же дополнение 1990–92, подпись на листе | разбор |

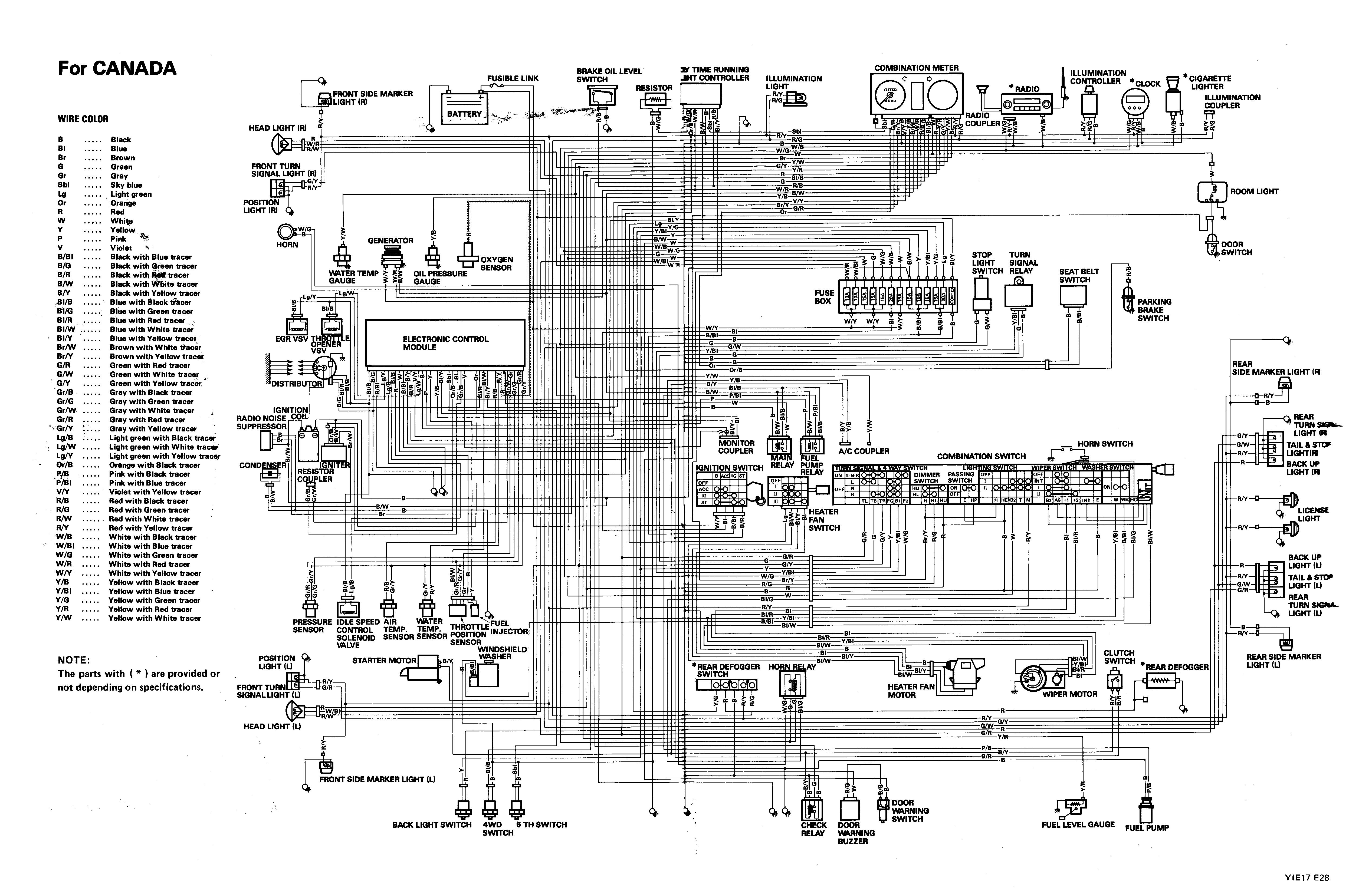

 For CANADA, YIE17 E28 — другое воспроизведение | та же канадская схема | 1990–92 MY | происхождение файла не указано; по обозначению и компоновке — копия канадской схемы выше, а не независимый источник | разбор |

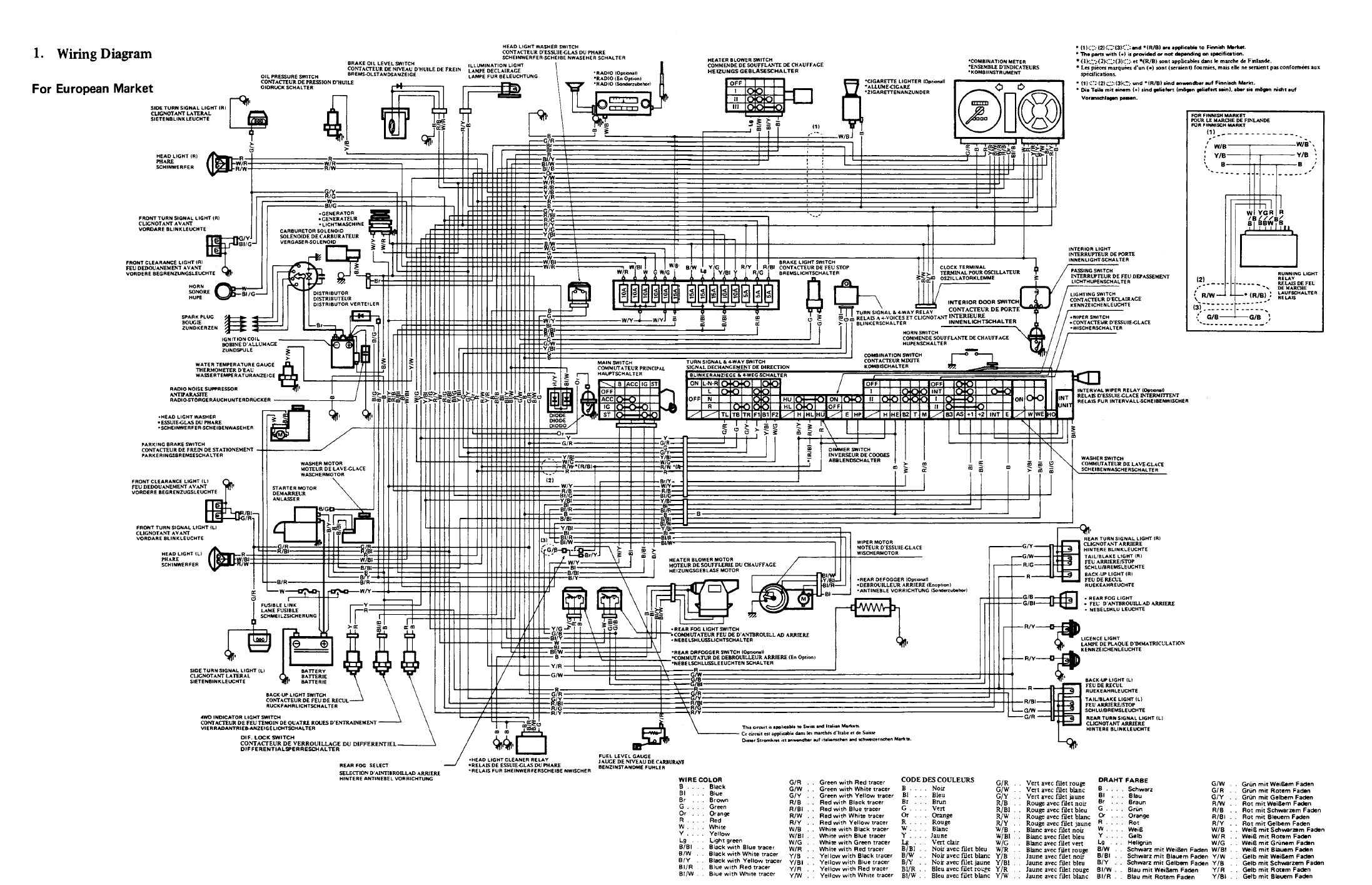

 Wiring Diagram — For European Market | Европа, карбюратор (электроклапан карбюратора); подписи на английском, французском и немецком; ветви для Финляндии (реле DRL) и Швейцарии / Италии | не напечатаны | издание не указано | разбор |
| Schaltplan SJ413 farbig — цветная перерисовка, PDF | ранний карбюраторный SJ413 и SJ410 с EGR; немецкий | от начала выпуска до заявленных автором номеров рам | автор damaltor, версия 1.0, 24.02.2023, по руководству 99500-83000-22G; некоммерческое использование | разбор с границами рам |
Немецкая перерисовка — вторичный источник: 2023 год — дата перерисовки, а не заводской схемы. Пределы номеров рам на ней — заявление автора, их нужно сверять с каталогом.
Схемы в руководствах
| Руководство | Что есть | Материалы |
|---|---|---|
| Samurai Service Manual «for '88 models», 99500-83310-33E | раздел 21: проверка цепей, предохранители, прокладка жгутов (21-15); в разделе 21-16 указано, что схемы приложены в конце книги. Последние страницы PDF перед выходными данными текста не содержат — вероятно, это и есть вклейки схем [?] | PDF · Литература |
| Supplementary Service Manual 1990–92 | первоисточник схем For USA и For CANADA выше (по подписям на листах); скан без текстового слоя, страницы схем в PDF не отмечены | |
| Supplementary Service Manual 1990–1994, 99501-83350-33E | скан без текстового слоя; наличие и страницы схем не проверены | |
| Manual de reparación Suzuki Santana SJ413 Samurai | раздел 21-12 «Instalación del cableado» — прокладка жгутов; отдельной принципиальной схемы по тексту не найдено [?] | PDF · разбор |
| Haynes 90010 (1626) | скан без текстового слоя; схемы не проверены | |
| Bucheli 847, SJ410 | по обороту — со схемами проводки («Leitungsskizzen»); содержимое не получено | опись |
Чего не хватает
- Схем США 1986–88 и 1993–95 MY, Европы с впрыском (с 09.1990), Santana и SJ80.
- Номера и страницы схем в дополнениях 1990–92 и 1990–94, в Haynes; заводское руководство 99500-83000-22G.
