↑ Устройство и техника · Остальные фонари

Противотуманные фары и фонари

Передние противотуманные фары

Оригинальные аксессуары Suzuki

Противотуманки предлагались отдельно от фар дальнего света. Жёлтое стекло само по себе не определяет назначение: канадская страница аксессуаров называет жёлтые фары в решётке Driving Lights, поэтому относить их к противотуманным без дополнительного подтверждения нельзя.

Рынок / издание	Что известно	Источник
Экспорт, листовка 99022-83323-00A, без даты	Fog lamp set — 99000-99069-37J, жёлтые противотуманки. Отдельный Driving light set — 99000-99069-36J — прямоугольный дальний свет в бампер. Номера из листовки, пока без сверки EPC [~]	Разбор листовки
США, список аксессуаров 9/1986, 99962-87507	Дополнительный свет разделён на противотуманный, дальний и внедорожный; OE-номера не приведены [~]	Разбор
США, Genuine Accessories, начало 1988	Позиция 35 — жёлтые противотуманки, 36 — дальний свет; 30–31 — дуги под свет и внедорожные фонари. Это номера позиций издания [~]	Разбор каталога
США, реклама «It has fun written all over it», без даты	Жёлтые противотуманки на передней защите среди Genuine Suzuki Accessories [~]	Разбор рекламы
США, проспект 1989 MY, 10/1988	Чёрный Soft Top показан с жёлтыми противотуманными фарами перед решёткой над бампером; снимок не доказывает стандартность комплекта [~]	Разбор проспекта
Канада, «Personal.», без даты	Две жёлтые фары в решётке подписаны Driving Lights, номера не приведены [~]	Разбор страницы
Канада, реклама «Natural habitat», около 1988 [?]	У белого hardtop чёрная юбка под передним бампером с двумя квадратными противотуманками; происхождение юбки и номера не установлены	Разбор рекламы
Santana SJ410, «Accesorios opcionales», около 1985 [~]	Противотуманные фары и галогенный дальний свет перечислены раздельно; номеров нет	Разбор листа
Япония, JB32 Sierra, 11/1995	フォグランプ＆フォグランプカバー — противотуманки с защитными накладками в разделе ACCESSORIES; артикулы и цены не указаны [~]	Разбор проспекта

Экспортная листовка: Fog Lamp Set 99000-99069-37J [~]

Две прямоугольные жёлтые противотуманки перед решёткой прямо подписаны FOG LAMP SET 99000-99069-37J. Соседний прозрачный DRIVING LIGHT SET 99000-99069-36J — другая позиция. Оборот листовки и разбор; Suzuki, номер издания 99022-83323-00A.

Santana SJ410: лист наружных аксессуаров, около 1985 [~]

В списке листа противотуманные Faros antiniebla и галогенные фары дальнего света перечислены отдельно. Автор отметил фото как пример противотуманок [obs]; назначение каждого небольшого фонаря по этой иллюстрации не установлено. Полная страница и разбор.

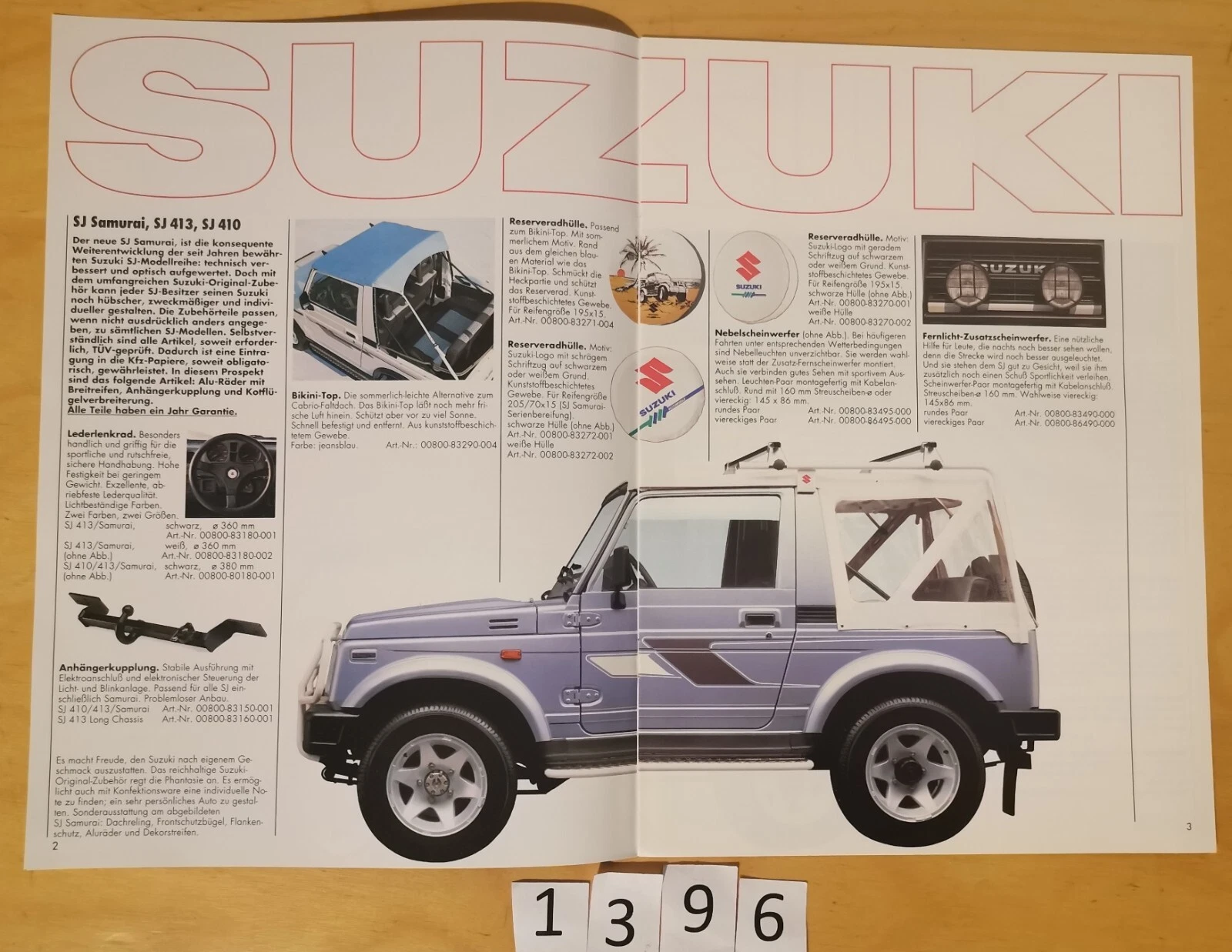

Немецкие аксессуарные противотуманки в решётке, 1988

Две круглые фары в решётке, с решётчатыми накладками: иллюстрация подписана Nebelscheinwerfer. Разбор каталога сезона 1988, с. 2–3 [~]. 00800-83495-000 — круглая противотуманная пара, 00800-86495-000 — прямоугольная; отдельно перечислены фары дальнего света 00800-83490-000 и 00800-86490-000. Номера из аксессуарного каталога, без назначения всем машинам этого года.

Японские Jimny: расположение и комплектации

Модель / издание	Наблюдение	Источник
JA51 Jimny 1300, 05/1985	Противотуманные фары показаны в разделе EXTERIOR, стр. 14; полную применяемость по грейдам нужно уточнить [~]	Разбор
JA71 тип 3, с 11/1987	Противотуманки встроены в пластиковую решётку; у дешёвых исполнений отмечены заглушки. Решётка 72111-73A00-20V — номер самой решётки, не фар. Описание по проспекту и сводке каталогов [~] / [EPC]	Проспект 11/1987, каталожная сводка
JA11 тип 1, 1990	Отдельные круглые жёлтые фары на бампере перед решёткой SUZUKI. На стр. 7 показаны CC, EC и HC с фарами, HA — без них; в OPTION также есть жёлтые фары [~]	Разбор проспекта, стр. 7, разбор z5pmz2
JA11 типы 2–5	Отдельные жёлтые фары встречаются с решёткой S. У типа 5 перечислены в Equipment, с ограничениями по HC / EC / CC; это не общий стандарт всей гаммы, особенно HA. Точную матрицу требуется дочитать [~]	Тип 2, 04.1992, тип 4, тип 5, стр. 15
JA12 / JA22 тип 2, ~1997	На обложках основного каталога и Wild Wind показаны круглые фары с прозрачными стёклами в гнёздах бамперов; это наблюдение по указанным машинам, а не точная граница замены всех жёлтых фар [~]	Основной каталог, Wild Wind
JA12 / JA22 тип 1, 1995	Жёлтые противотуманки показаны в Equipment на стр. 17 и в аксессуарной композиции на стр. 19; стандартность зависит от исполнения [~]	Разбор проспекта

Противоречие в прежних описаниях JA11 типа 1. В общей описи и пересказе истории встречается формулировка «встроенные в решётку». На разобранном фото z5pmz2 они отдельные, на бампере. Решётку, её проёмы и крепления фар нужно сопоставить по страницам EPC; номер решётки не является номером комплекта противотуманок.

Спецверсии:

• Landventure JA11-5 (1995) и JA22 (1996): жёлтые противотуманки на бампере; разбор серии и проспектов.
• Wild Wind JA11 / JA22: у JA11 и JA22 типа 1 показаны жёлтые противотуманки, у JA22 типа 2 — с прозрачными стёклами; у JA11 типа 1 — отдельные перед решёткой SUZUKI. Комплектации разных выпусков не объединяются; разбор серии.
• JB32 Sierra ELK, 11/1995: противотуманки с крышками SUPER OFF ROADER включены в SPECIAL PACKAGE; разбор проспекта, серия ELK.
• Santana Landero: отдельный комплект с проводкой и органами управления по EPC; см. таблицу ниже.

Японские Jimny: варианты установки

Жёлтые и прозрачные («белые») стёкла различаются на иллюстрациях. Фото подтверждает вид показанного исполнения; стандартность и границы по грейдам требуют таблицы оснащения. Копии одной обложки не считаются независимыми источниками. Издатель — Suzuki; происхождение каждого скана указано в связанном разборе.

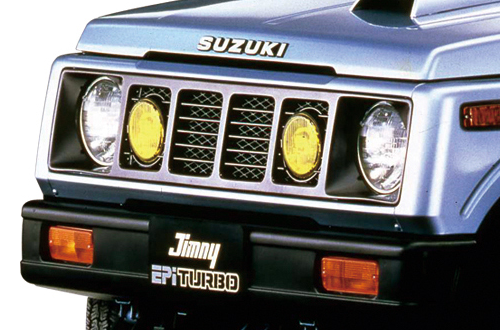

Встроенные в решётку — JA71 тип 3

Jimny JA71 Panoramic Roof: две круглые жёлтые противотуманки встроены в решётку между основными фарами. Разбор полного фото.

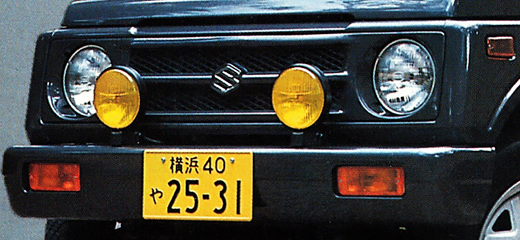

Отдельные круглые сверху на бампере — JA11

Jimny JA11: две круглые жёлтые противотуманки сверху на бампере, перед решёткой. Разбор фото.

Та же установка во всех японских проспектах JA11, 1990–95, при решётке SUZUKI (тип 1) и «S» (типы 2–5): тип 1, 1990 · тип 2 · тип 3, ~1992, Equipment · тип 4 Wild Wind, ~1994 · тип 5, ~1995. С бампером типов 4–5 фары сидят несколько ниже относительно основных, чем у типов 1–3.

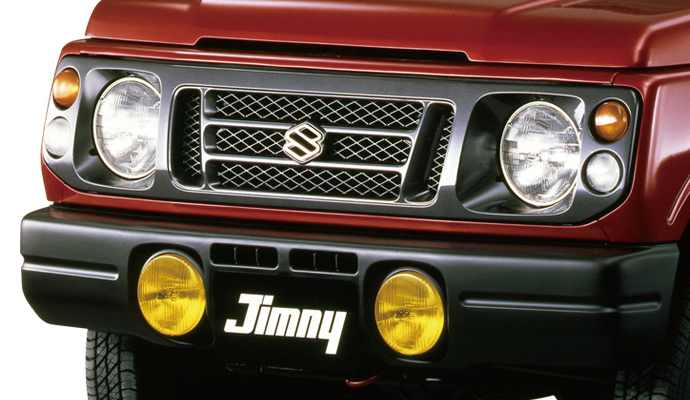

Встроенные в бампер, жёлтые стёкла — JA12 / JA22 тип 1

Jimny JA22: круглые жёлтые противотуманки в отдельных гнёздах переднего бампера. Разбор полного фото. То же исполнение — в проспектах JA12 / JA22 тип 1, 1995, в том числе Wild Wind: разбор NEW SUSPENSION · разбор Wild Wind.

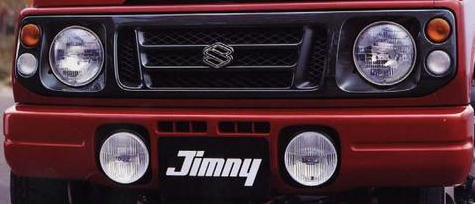

Встроенные в бампер, прозрачные стёкла — JA12 / JA22 тип 2

JA22 тип 2, ~1997–98, в том числе Wild Wind и Landventure — прозрачные стёкла в гнёздах окрашенного бампера; у Wild Wind бампер синий, у Landventure — серебристый. У XL Limited на обложке ~1998 передок не виден. Разбор обложки · копия JS Garage · разбор Wild Wind · разбор Landventure / XL Limited

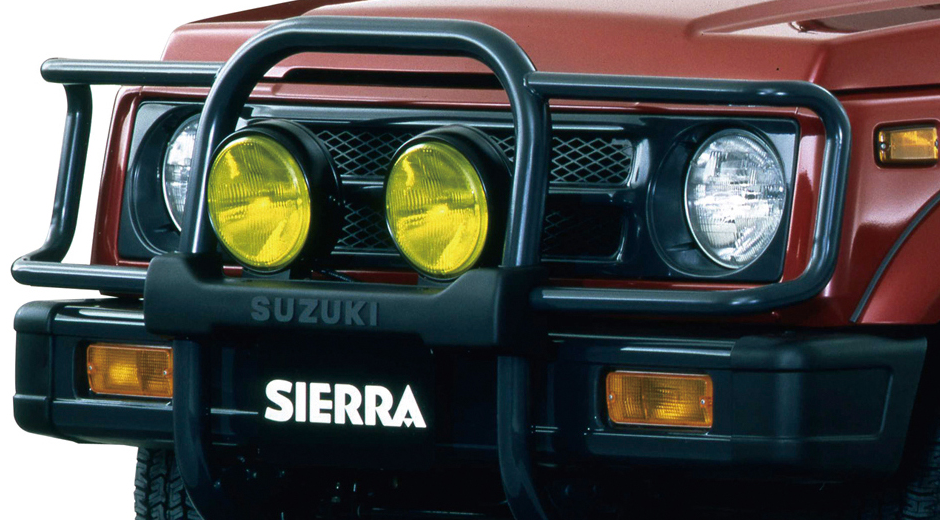

Внутри передней защиты — Sierra JB31

Две круглые жёлтые противотуманки без решётчатых накладок стоят внутри центральной дуги перед решёткой; ниже — накладка SUZUKI. Разбор полного фото. Назначение уточнено автором [obs]. То же исполнение — в японских проспектах Sierra JB31 05.1993 и анонсе 3AT ~1994 (оба используют один снимок): разбор 05.1993 · разбор анонса 3AT.

Пара на lg78s6 и соседних официальных снимках Suzuki также относится к JB31. В тексте производителя она прямо названа 大型フォグランプ — крупные противотуманные фары [~]. Крайние белые круглые фары на водном кадре — основные. Номера и изготовители жёлтой пары пока не установлены.

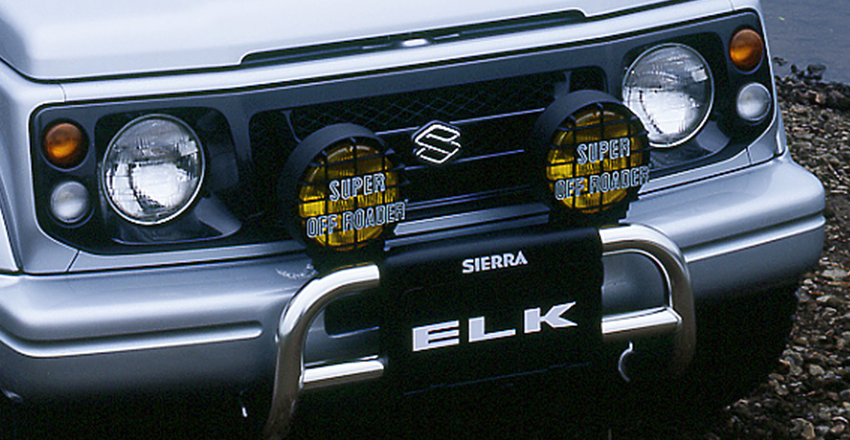

С накладками SUPER OFF ROADER — Sierra ELK JB32

Две круглые жёлтые противотуманки перед решёткой, с решётчатыми накладками SUPER OFF ROADER; под ними трубчатая защита и табличка SIERRA / ELK. Надпись на накладке не устанавливает изготовителя фар. Разбор полного фото. Назначение уточнено автором [obs]. То же исполнение — в японском проспекте Sierra ELK JB32, 1997, стр. 10: жёлтые галогенные фары с крышками SUPER OFF ROADER, трубчатая защита Frontgrillebar — отдельная позиция. Разбор проспекта.

Номера показанных комплектов и изготовители пока не установлены. Наличие фар на конкретной машине не определяет стандартное оснащение модели.

На обороте обычного JB32 Sierra, 11.1995, такая же компоновка жёлтых фар с решётчатыми накладками SUPER OFF ROADER над защитой SIERRA предложена как ACCESSORIES. Подпись フォグランプ＆フォグランプカバー подтверждает фары и накладки; номер и стандартность для обычного JB32 не установлены. Разбор оборота и полного изображения [~].

Samurai и SJ413: примеры установки по фото

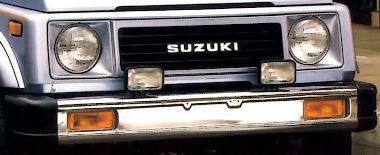

Прямоугольные с прозрачными стёклами — Samurai

Две небольшие прямоугольные противотуманки сверху на хромированном бампере; назначение уточнено автором. Разбор полного фото.

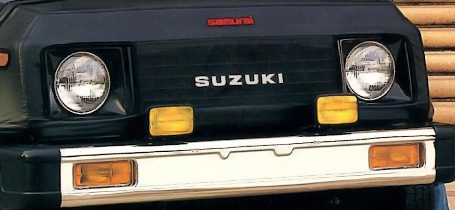

Прямоугольные жёлтые — Samurai

Жёлтые прямоугольные противотуманки сверху на бампере, перед мягким чехлом передка; назначение уточнено автором. Разбор полного фото.

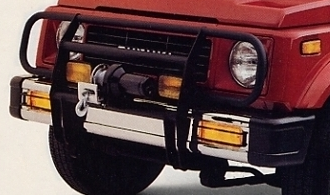

Жёлтые противотуманки по бокам лебёдки — Samurai

Две прямоугольные жёлтые противотуманки расположены по бокам лебёдки внутри передней защиты, выше фонарей хромированного бампера; назначение уточнено автором [obs]. Разбор полного фото.

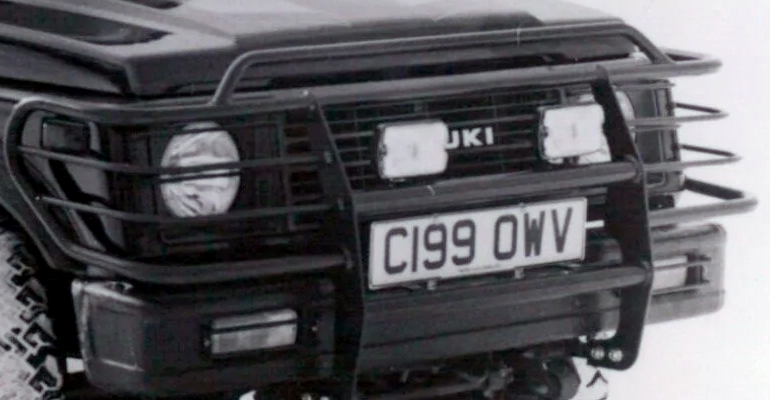

Прямоугольные на передней защите — SJ413K

Британский пикап SJ413K C199 OWV: две прямоугольные противотуманные фары закреплены на центральной части передней защиты, перед решёткой и над номерным знаком. Назначение уточнено автором [obs]; цвет стёкол по чёрно-белому снимку не определяется. Разбор полного фото.

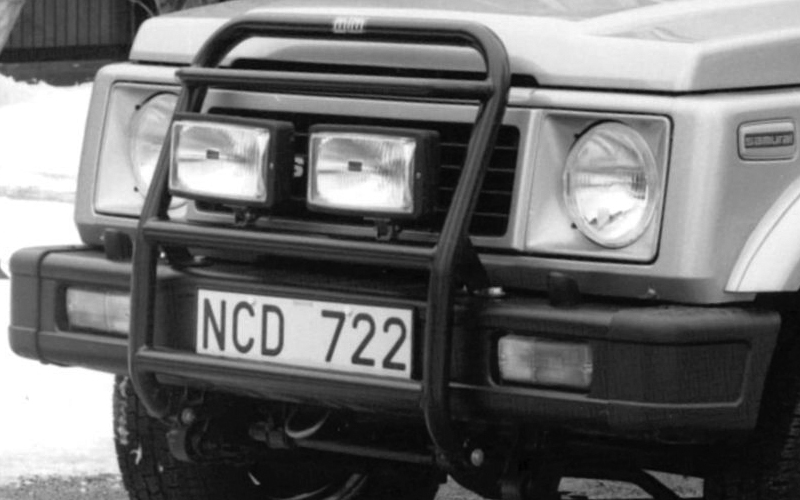

Прямоугольные на трубчатой защите — Samurai High Roof NCD 722

Две прямоугольные противотуманки на поперечине трубчатой защиты перед решёткой; под корпусами видны отдельные крепления. Цвет стёкол по чёрно-белому кадру не определяется. Разбор полного фото. Назначение уточнено автором [obs].

Канадские каталоги и реклама

SJ410: Fog Lamp Set, позиция N

Две прямоугольные жёлтые фары на передней защите белого SJ410. Подпись N — Fog Lamp Set прямо называет их противотуманными и указывает установку совместно с защитой F-1. Это отдельная позиция от M — Driving Lamp Set. Номер комплекта по мелкой таблице пока не подтверждён. Страница 2 и полный разбор, Suzuki Canada; eBay / Automotive History Restored [~].

Samurai: квадратные фары в нижней юбке

Белый Hardtop в рекламе «Track a Samurai to its natural habitat.» показан с двумя небольшими квадратными противотуманками в чёрной юбке ниже переднего бампера. Изготовитель, номер и статус комплекта не установлены; канадская атрибуция следует из текста рекламы, датировка около 1988 остаётся предположительной. Полная реклама и разбор [~]; первоначальный источник скана неизвестен.

Personal.: жёлтые Driving Lights в решётке [?]

Две жёлтые прямоугольные фары установлены в нижней части решётки над хромированным бампером. Автор проекта отмечает их как пример противотуманок [obs], но в каталоге они подписаны 5 — Driving Lights. Расхождение сохраняется [?]: не отождествлять этот комплект с Fog Lamp Set и не назначать ему номер по сходству. Полная страница и разбор, Suzuki Canada; дата и первоначальный источник скана неизвестны.

Santana: прямоугольные фары под надписью SUZUKI [obs]

Пара прямоугольных фонарей под надписью SUZUKI определена автором как противотуманная [obs]. Подписи на плакате неразборчивы; марка и номер комплекта не установлены. Полный плакат и разбор; Santana, фотографии через todocoleccion.net.

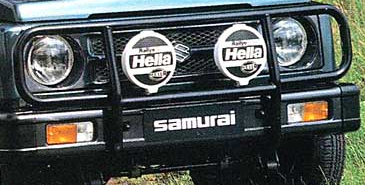

Hella Rallye 1000 на Country Club — Бельгия, 1998 [~]

Две круглые фары Hella Rallye 1000 закреплены на матово-чёрном кенгурятнике перед решёткой. Противотуманное назначение отмечено автором проекта [obs]; на фото оптика закрыта крышками с маркировкой Hella / Rallye 1000. Точный артикул исполнения не установлен. Полная иллюстрация и разбор Country Club; источник — Suzuki «The Big Idea news» № 22, январь 1998, через Les séries limitées, Nicolas Bergon / CNB.

Прямоугольные фонари в объёмных бамперах

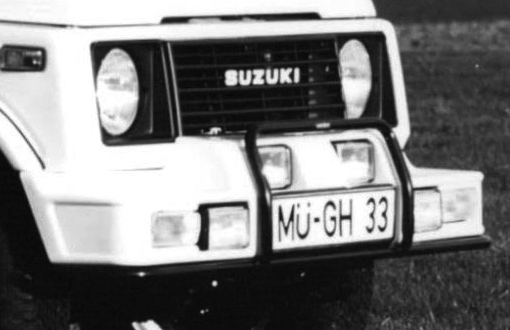

Haslbeck SJ413 Long

Две пары прямоугольных световых секций: внутренняя расположена выше, над номером, внешняя — ниже, в боковых частях бампера. Автор отмечает этот автомобиль как пример противотуманного оснащения [obs]; функции каждой из двух пар отдельно пока не уточнены. Разбор полного фото.

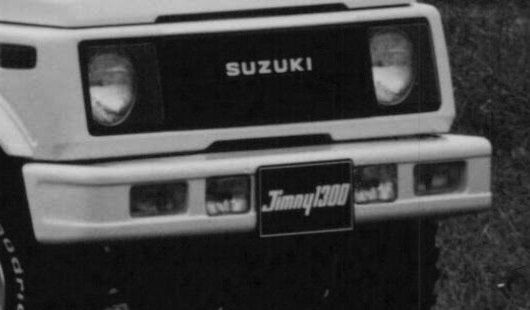

Jimny 1300 Panoramic Roof

Четыре прямоугольные секции размещены в одном ряду внутри светлого бампера, по две с каждой стороны номера. Противотуманное оснащение отмечено автором [obs]; распределение функций между секциями пока не установлено. Компоновка близка к Haslbeck, но внешняя пара выполнена иначе. Разбор полного фото.

Для обоих автомобилей неизвестны изготовители, номера и статус установки оптики. По монохромным снимкам цвета стёкол не назначаются.

Задний противотуманный фонарь

CIBIE 30.76F — европейское исполнение

Изготовитель и обозначение: CIBIE 30.76F, по сведениям автора (2026-10-21) [~], — задний противотуманный фонарь европейских SJ / Samurai.

Крепление: дополнительный кронштейн, выполненный специально для установки на Suzuki, — уточнение автора (2026-10-21) [~]. Номер кронштейна и его соответствие каталожным исполнениям ниже пока не установлены.

Каталожный номер Suzuki: не установлен для этого обозначения CIBIE. Точные модели, рынки, годы и серийные границы применения требуют сверки; не следует относить 30.76F ко всем задним фонарям европейских машин. Для привязки к показанным ниже исполнениям нужна читаемая маркировка на корпусе или рассеивателе.

Немецкие фотопримеры: фонарь под бампером

Samurai, проспект 1990: красный прямоугольный фонарь закреплён отдельно под левым концом заднего бампера, ниже основного комбинированного фонаря. Показана машина M-S 5561 с открытым грузовым отсеком. Полный разворот «Liebe zum Detail» и разбор [~]; первоначальный источник скана неизвестен.

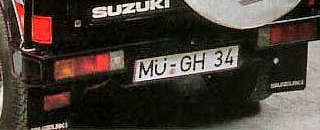

SJ413 MÜ-GH 34, без даты: отдельный задний противотуманный фонарь расположен под бампером слева, на обычном месте [obs]. Красное вертикальное поле на углу кузова выше бампера — фрагмент боковой декали. Основной комбинированный фонарь находится в бампере. Три ракурса и полный разбор [~]; первоначальный источник скана неизвестен.

Показанные расположения не задают общую дату перехода и не позволяют назначить OE-номер каждому фонарю. Возможность установки аксессуара или изменения крепления конкретной машины требует отдельной сверки.

Японская сборка для экспорта и США [EPC]

Отдельный фонарь 36570-79000 предусмотрен для части рынков: E02 (Великобритания), E16 (Норвегия), E17 (Швеция), E18 (Швейцария), E19 (Бельгия), E22 (Германия), E25 (Нидерланды), E34 (Италия), E39 (Австрия), E68 (Ирландия), E54 (Израиль), E37 (Бразилия), E41 (Греция), E46 (Канарские о-ва); конкретный список зависит от поколения каталога. Германию подтверждают и немецкие фотопримеры выше. У ранних моделей кронштейны 36580-80001 / 36580-80301, у SJ80 — 36580-80C00 (в том числе E02, E21). Каталоги SJ413 / Samurai, сводка рынков.

В каталогах США 1986–1995 задний противотуманный фонарь отсутствует [EPC]; американский раздел.

Santana: отдельный фонарь и переход к комбинированным [EPC]

Применяемость / граница	Было	Стало
Santana, по 79.994 / с 79.995	Отдельный 36570A79000, кронштейн 36580-80001	Отдельный фонарь исчезает из каталога; новые задние комбинированные фонари 35243-00000 / 35244-00000

Источник: каталог Suzuki SJ413 (Santana); хронология по номерам рам. Календарная дата границы не установлена.

Выключатель после этой границы остаётся: 37280-A50A0 «Interrup. brouillard» (CARB), 37200-50A00 «Antifog switch» (INJ); у E-III — 37280-70F00, у SJ419D — 37280-86000 «SWITCH ASSY,RR FOG LAMP». Это поддерживает вывод о сохранении функции внутри новых комбинированных фонарей; назначение конкретной секции ещё нужно подтвердить по схеме или фото [?]. Одно название «Antifog switch» без уточнения переднего / заднего света не снимает неоднозначности.

У британских Santana свои задние фонари 35245 / 35246-00000 (TYPE 1–2), 35603 / 35604-84C00 (TYPE 2–3). Возможное объяснение — зеркальное расположение заднего хода и противотуманного света для RHD [?]; таблица задних фонарей.

Проводка и выключатели

Santana Landero [EPC]

Деталь	Номер
Передняя противотуманная фара «Antifog headlight»	00000-A0101
Реле	38600-84C00
Выключатели	35060-00000 / 35224-00000
Отдельный провод	35318-00000

Пометка LANDERO в каталоге SJ413 (Santana), TYPE 1–3. Дата и рынок серии не установлены; статья о Landero.

Выключатели заднего света [EPC]

Семейство	Номера и ограничения
SJ410 TYPE 1–2	37280-78402: Финляндия, Швейцария, Бельгия, Италия, Австрия, Египет, Нормандские острова
SJ410 TYPE 3–5, SJ413 TYPE 1–3	37280-80000: Норвегия, Швеция, Швейцария, Бельгия, Италия, Австрия, Нормандские острова
Samurai -4 / -5	37280-50A00, 37280-86000
SJ70 / SJ80	37280-86000, в том числе ЕС, Германия, Бразилия, Австрия, Израиль
Santana	37280-A8000 (SJ410, по H 52340), 37280-N8000, 37280-A50A0 (карбюратор, MIL), 37280-70F00 (E-III); SJ419 — 37280-86000

Источник: каталоги Suzuki, сводка электрики, SJ410. Это применяемость разных исполнений; последовательную замену одного номера другим для всех рынков таблица не задаёт.

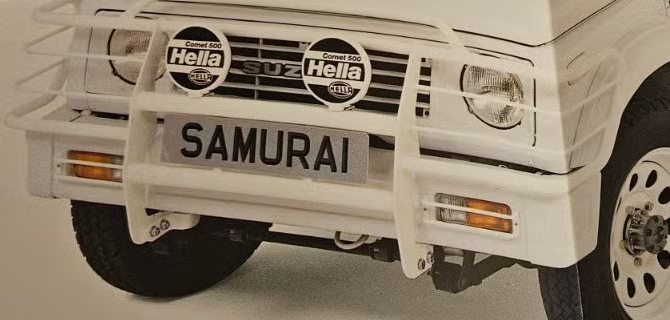

Великобритания: Hella Comet 500 под крышками [~]

Белая передняя защита несёт пару с крышками Hella Comet 500. Пример противотуманных фар отмечен автором [obs], но крышка не позволяет подтвердить светораспределение конкретного исполнения. Полный разворот и разбор; Suzuki GB.

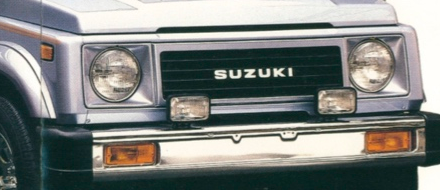

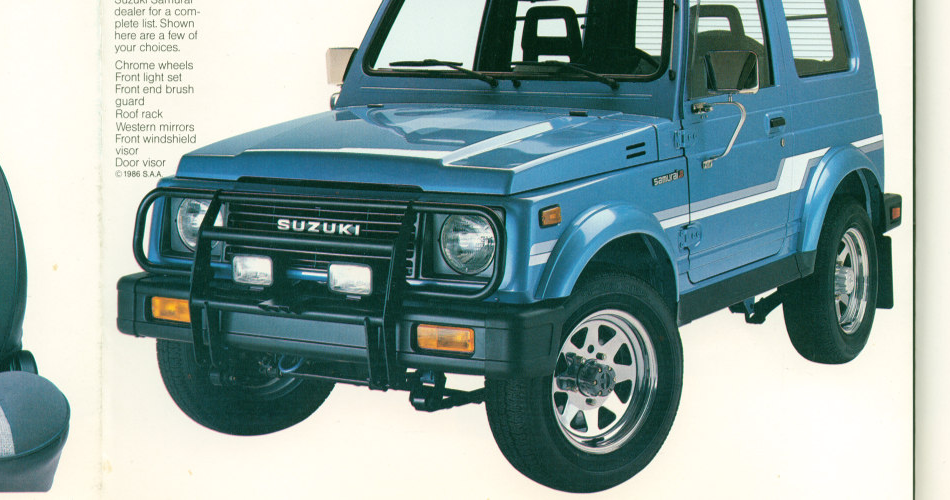

США: прозрачные прямоугольные дополнительные фары [obs]

Три примера, отмеченные автором как противотуманные: листовка 10.1985, проспект 1986 MY и проспект 1988½ MY, в порядке иллюстраций. Пара стоит перед решёткой над бампером. В 1986 подпись Front light set; точный тип света и номера по этим фотографиям не установлены. Прозрачные стёкла сами по себе не доказывают противотуманное назначение.

США, начало 1988: Fog Lamp Set и Driving Light Set [~]

Жёлтая пара — 35, Fog Lamp Set, прозрачная ниже — 36, Driving Light Set. Различение подтверждено подписями каталога и его разбора; Suzuki of America. Цифры не являются каталожными номерами деталей.

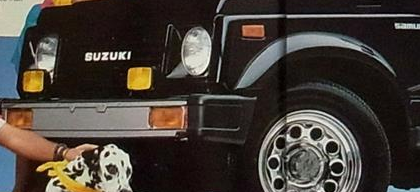

США, 1989 MY: жёлтые фары перед решёткой [~]

На чёрном Soft Top жёлтая прямоугольная пара стоит перед решёткой над бампером. Прежнее описание «в бампере» уточнено по изображению. Разворот и разбор; Suzuki of America, 99962-89604, 10/88.

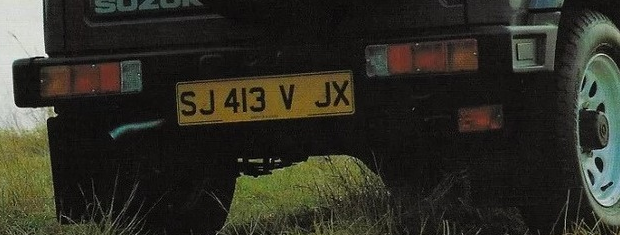

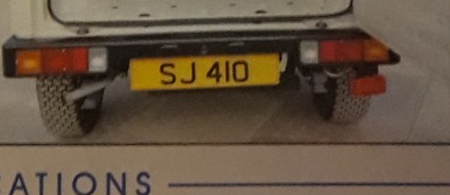

Великобритания: задний фонарь справа, 1988–89 [obs]

Отдельный красный фонарь установлен под бампером справа по ходу машины: сначала SJ413 V JX в SJ Range, 03.1988, затем Santana SJ410 Commercial, 06.1989. Эти примеры дополняют варианты расположения; ни общий год переноса, ни номер по фото не установлены.

Что ещё установить

• Полную матрицу штатных / опциональных передних фар JA51, JA71, JA11, JA12 и JA22 по грейдам; номера оптики, кронштейнов, реле и выключателей.
• Устройство креплений раннего JA11 и причины ошибочного описания «встроенные в решётку».
• Номера комплектов на 506872, 507067, ej0kwy; происхождение канадской юбки с квадратными фарами.
• Распределение функций между отдельными парами фонарей y8nm4v и Haslbeck; противотуманное оснащение уже отмечено автором.
• Секцию заднего противотуманного света Santana после 79.995, различия LHD / RHD и календарную дату перехода.
