Фонари: задние и передние указатели поворота
Передний и задний противотуманный свет, комплекты аксессуаров и их проводка — в статье «Противотуманные фары и фонари».
Задние комбинированные фонари (35603 правый / 35604 левый) и передние фонари-указатели поворота (35601 / 35602) по поколениям и рынкам, по каталогам Suzuki [EPC]. Фары, боковые повторители поворота, задний противотуманный фонарь и дневные огни — в оснащении по рынкам и отличиях рынков.
На американских Samurai фонари на передних крыльях — янтарные боковые габариты, а не повторители поворота. Задние боковые габариты — красные, в пластиковых углах заднего бампера. Передние указатели поворота расположены в самом переднем бампере [obs — уточнение автора]; цветные примеры ниже.
Как выглядят задние фонари
На коротких кузовах прямоугольные задние фонари утоплены в бампер по сторонам от номера. У пикапа с отдельной грузовой платформой они закреплены под ней. Различаются расположение цветных секций, рассеиватели и окантовка. На фотографиях показаны отдельные исполнения; точные каталожные номера не назначаются по одному внешнему сходству.

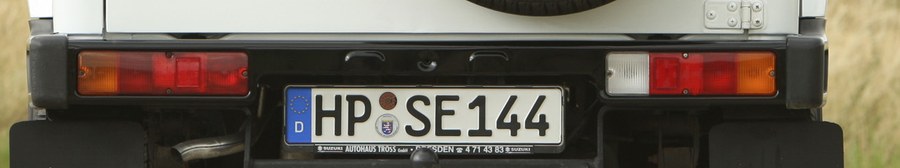

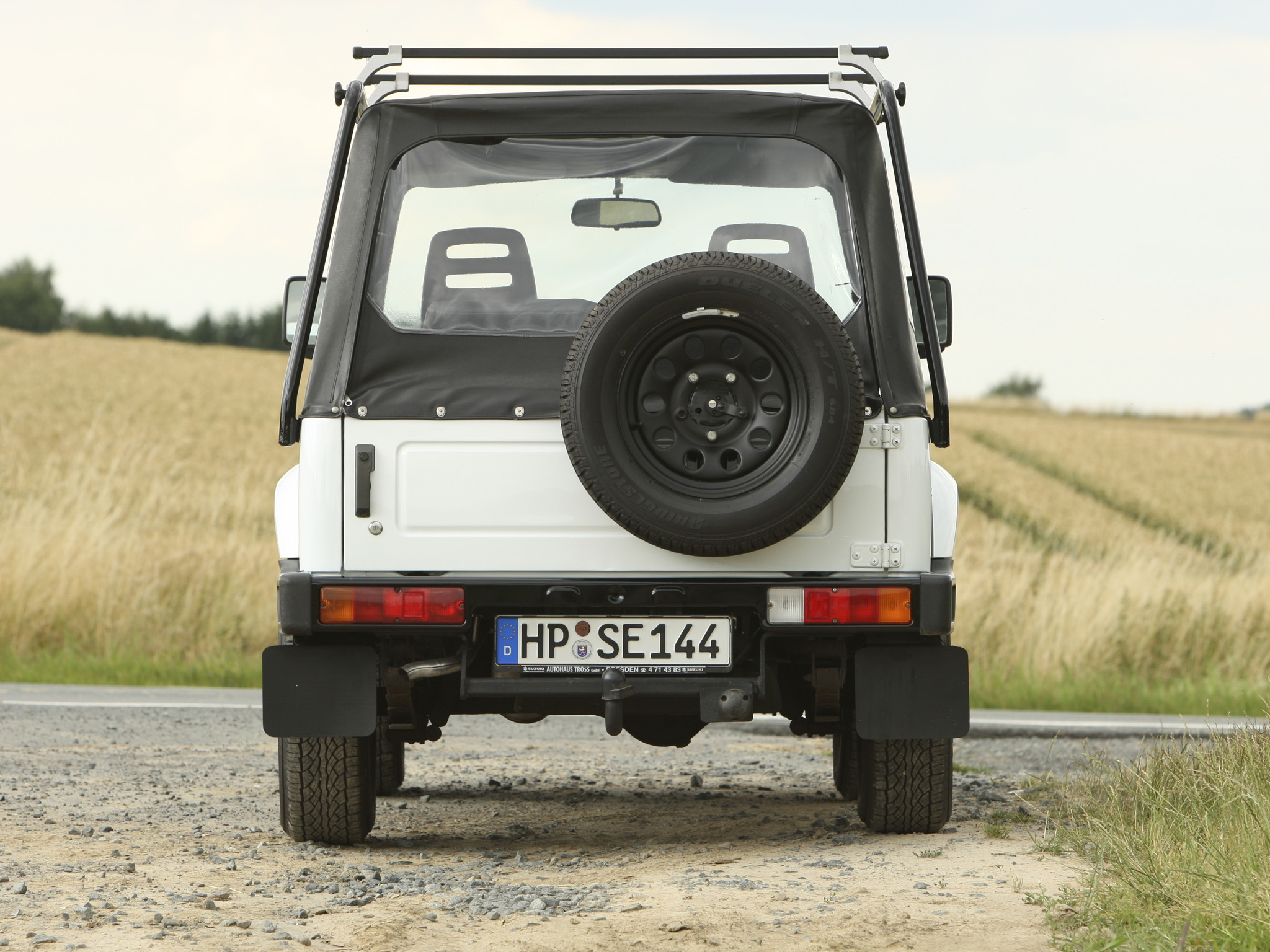

Асимметричные фонари европейского Samurai
Samurai Canvas Top, Германия: наружные секции янтарные, рядом красные поля. Белая внутренняя секция есть только справа по ходу машины; на соответствующем месте слева — красная. По совокупности признаков серии автомобиль, вероятно, испанской сборки [?]. Назначение каждой красной секции по одному фото не устанавливается. Разбор фото [~].

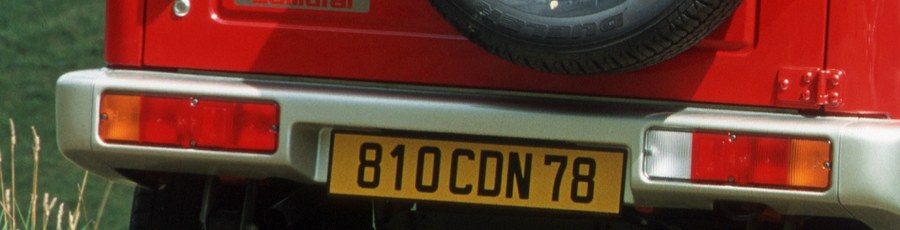

Асимметричные фонари Santana E-III
Santana Samurai E-III 1.9D: белая секция только справа, янтарные секции по наружным краям. Фонари установлены в серебристом бампере; схема расположения цветных полей сходна с предыдущим примером. Разбор фото [~].

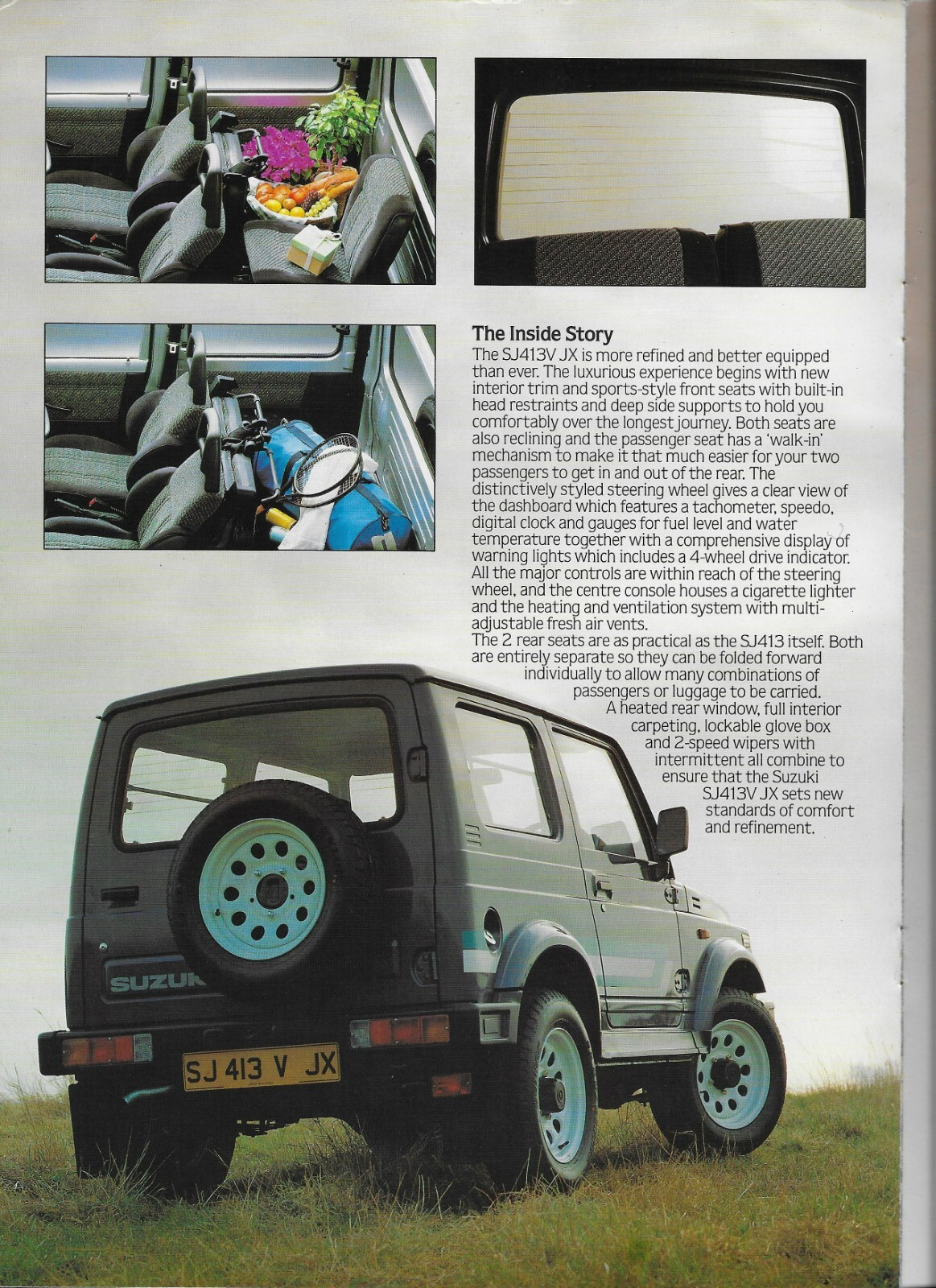

Белые секции с обеих сторон: британский SJ413

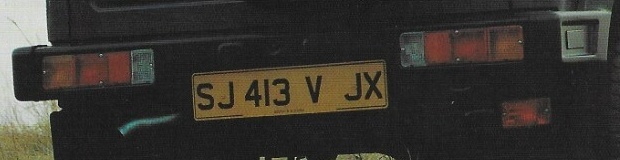

SJ413 V JX в британском проспекте 03/1988: белые внутренние секции видны у обоих фонарей, красные — посередине, янтарные — снаружи. Отдельный красный задний противотуманный фонарь расположен под бампером справа по ходу машины. Такая компоновка отличается от показанных выше асимметричных фонарей Santana. Разбор проспекта [~].

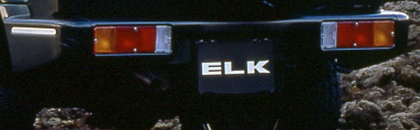

Белые секции с обеих сторон: японская Sierra ELK
Jimny Sierra ELK, JB32 по подписи коллекции: белые секции обращены к номеру с обеих сторон, далее идут красные и наружные янтарные поля. У фонарей светлая окантовка. Точный номер показанного исполнения по фото не установлен. Разбор фото [~].

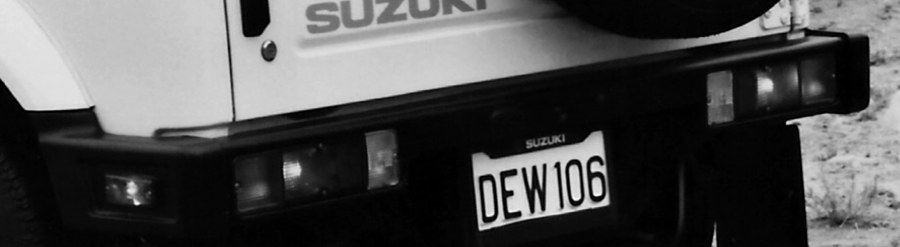

Северная Америка: комбинированные фонари и боковой габарит
Samurai JL, американский пресс-материал 1992 MY: многосекционные фонари по обе стороны от номера. На видимом пластиковом углу бампера есть отдельный боковой габарит. Монохромный кадр позволяет сравнить форму секций; красный цвет бокового габарита показан ниже на отдельной цветной вырезке. Разбор фото [~].

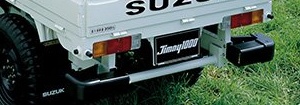

Пикап: фонари под грузовой платформой
Jimny 1000 Pick Up SJ40T-FT: оба задних фонаря стоят на поперечине под грузовой платформой, отдельно от выступающих чёрных углов бампера. Размещение отличается от коротких кузовов, где фонари утоплены в бампер. Разбор фото [~].
Задние фонари по каталогу [EPC]
| Поколение / рынок | Правый / левый | Применяемость, граница | Метка |
|---|---|---|---|
| SJ410 TYPE 1, первые | 35603 / 35604-80000; 80990 (← 80010) | без пометок рынка | [EPC] |
| SJ410 TYPE 1, общий (не Европа) | 35603 / 35604-80002 (← 80001) | с рамы SJ40-113171 / SJ40T-102570; потом без изменений у SJ410 TYPE 3–5, SJ413 TYPE 1–3, Samurai -4…-7 | [EPC] |
| SJ410 TYPE 1 → Samurai TYPE 7, Европа | 35603 / 35604-80012 → -80013 | с SJ40-113171 / VIN SJ40000509922; пометка «NOTE»: Финляндия, Норвегия, Швеция, Швейцария, Бельгия, Германия (2), Нидерланды (5), Италия, Австрия, Греция, Марокко, Канарские о-ва («Channel Islands»), Израиль, Ирландия (8) и др. | [EPC] |
| SJ410 Канада '82–'84 → SJ413 США и Канада 1985–95 | 35603 / 35604-80022 (← 80021, 80991 ← 80020) | Канада — с JA21C C4102239, JA21V C4103075, JA21T C4100476, JB21C D4100001; дальше без изменений с 1985 по 1995 | [EPC] |
| SJ80 (TYPE 8 / 9) | 35603 / 35604-80030 (общий); -80040 (Европа и др.: Австрия, Марокко, Израиль, цифры 1 / 2 / 4 / 7) | новые номера для SJ80 | [EPC] |
| Santana SJ410, SJ413 (Europe) | 35603 / 35604-A8001-200 | испанские фонари | [EPC] |
| Santana SJ413 / Samurai | «Rear flasher» 35603 / 35604-S8001-200 — до H 72.000 / 72.080; 35604 / 35605-B8003-200 — с D 72.081 по H 79.994; с D 79.995 (карбюратор) — указатели 35243 / 35244-00000; TYPE 2 впрыск и TYPE 3 — 35603 / 35604-A8001-300 | см. Santana по серийным номерам | [EPC] |
| Santana для Великобритании | 35245 / 35246-00000 (TYPE 1, TYPE 2); 35603 / 35604-84C00 (TYPE 2–3) | «Rear light assy» l/h и r/h — свои для Великобритании; TYPE 3 — r/h 84C00, у l/h 84C00 пометка «TYPE 2: United Kingdom» (так в каталоге). Причина — вероятно, праворульная зеркальная раскладка асимметричных фонарей (задний ход / противотуманный — со стороны, требуемой правилами для RHD) [?] | [EPC] |
| Santana E-III, SJ419 | 35603 / 35604-84C20 (короткая база); пикап на длинной базе — -B8001-400 | своя серия 84C, как и остальная светотехника E-III | [EPC] |
Европейский фонарь 80012 / 80013 — отдельный номер для стран, где требуются фонари по правилам ЕЭК ООН (ECE); он появился у SJ410 с той же рамы SJ40-113171, что и общий 80002. Американский 80022 — свой с первого канадского SJ410 и не менялся до конца выпуска в США. Как совмещён задний противотуманный с фонарём (отдельный фонарь 36570-79000 у японских машин, встроенный у Santana после 79.995) — Европа.
Каталоги: SJ410 TYPE 1, SJ413 TYPE 1–3, SJ413 MY 90-95, U.S.A., SJ410 Канада '82–'84, SJ413-9 (SJ80), SJ413 (Santana), SJ413-III (Santana), SJ419D.
Как выглядят передние указатели поворота
У ранних машин прямоугольные фонари находятся в переднем бампере. На поздних японских Jimny / Sierra и Santana E-III малые круглые фонари стоят рядом с основными фарами. Ниже показаны различия формы, цвета и места установки [~].

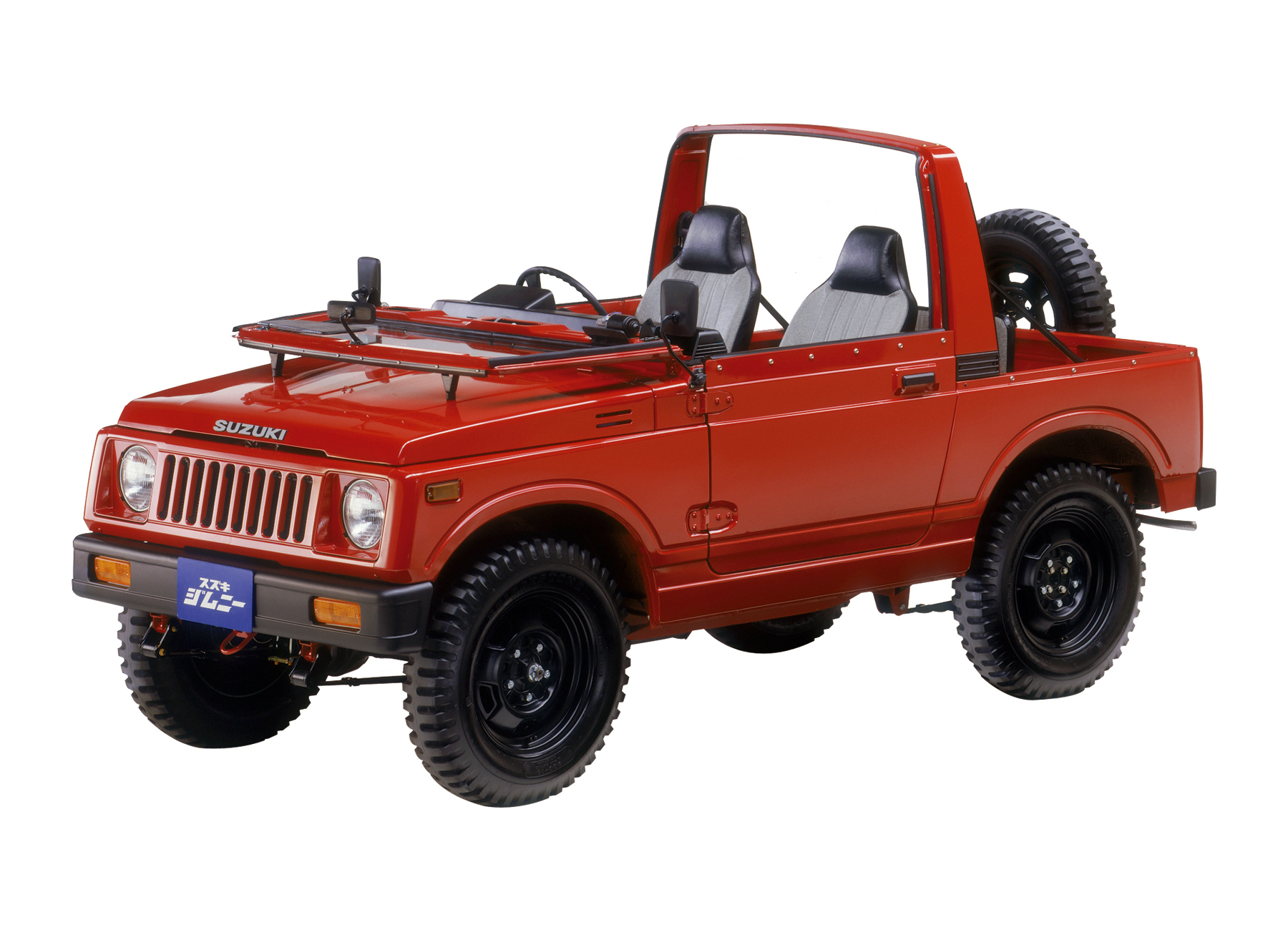

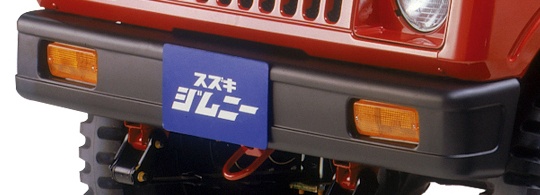

Янтарные прямоугольные фонари: ранний Jimny SJ30
Jimny 550 Half Metal Door SJ30FK: два прямоугольных янтарных указателя поворота в чёрном бампере, по сторонам от демонстрационной таблички. Разбор фото [~].

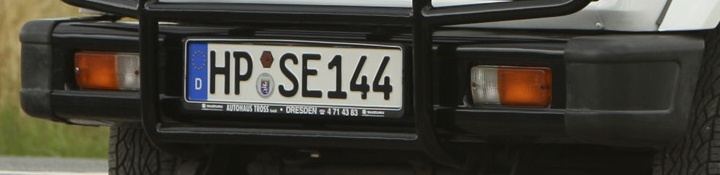

Янтарно-белые блоки европейского Samurai
Белый Samurai Autohaus Tross: каждый прямоугольный блок состоит из наружной янтарной и внутренней белой секций. Фонари расположены в чёрном бампере; это видимое отличие от полностью янтарных рассеивателей. Точный номер блока и назначение секций требуют сопоставления с каталогом и схемой. Разбор фото [~].

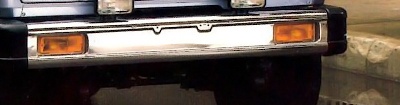

Северная Америка: янтарные фонари в бампере
Samurai JX по подписи коллекции: прямоугольные янтарные указатели поворота в хромированной центральной части бампера. Отдельный янтарный фонарь на переднем крыле, видимый на полном снимке, — боковой габарит, а не повторитель поворота [obs — уточнение автора]. Разбор фото [~].

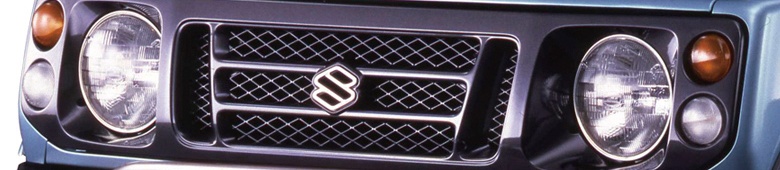

Круглые фонари рядом с фарами: Sierra JB32
Jimny Sierra JB32: снаружи от каждой основной фары вертикальная пара малых круглых фонарей — янтарный указатель поворота сверху, белый габарит снизу. В отличие от предыдущих примеров, они находятся в облицовке передка над бампером. Разбор фото [~].

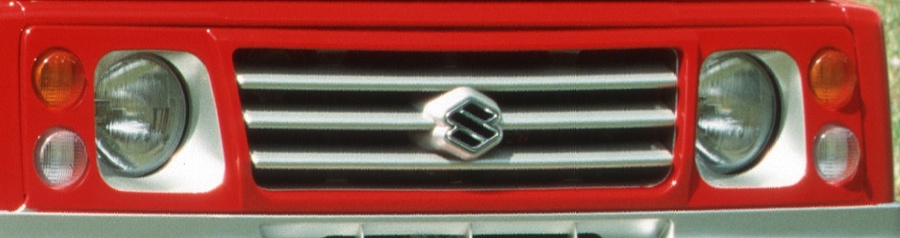

Круглые фонари рядом с фарами: Santana E-III
Samurai Santana E-III: наружная вертикальная пара круглых фонарей также состоит из янтарного верхнего и белого нижнего. Сходное расположение с JB32 не доказывает одинаковые корпуса, крепления или взаимозаменяемость деталей. Разбор фото [~].
Передние указатели поворота по каталогу [EPC]
| Поколение / рынок | Правый / левый | Применяемость | Метка |
|---|---|---|---|
| SJ410 TYPE 1 | 35601 / 35602-78000 → 78011 (← 78010) | TYPE 1; -78011 — Юго-Восточная Азия, Новая Зеландия, Марокко, Океания | [EPC] |
| SJ410 TYPE 2 → Samurai -4…-7 | -80032 — рассеиватель прозрачный («LENS: CLEAR») / -80052 — оранжевый («LENS: AMBER») (раньше -80030 / -80050) | обе версии параллельно у SJ410 TYPE 2–5, SJ413 TYPE 1–3, -4/-5, -6/-7 | [EPC] |
| Канада SJ410 | -80020 ('82 / '83), -80040 → -80042 ('84) | [EPC] | |
| SJ413 США и Канада | -80042 — с MY85 по 95 без изменений | [EPC] | |
| SJ80 | -80C00 | [EPC] | |
| Santana | -A8003-200 (до H 72.080), -C8003-200 (с D 72.081, MIL), -D8003-200 (TYPE 2 впрыск, TYPE 3) | [EPC] | |
| Santana E-III, SJ419 | -84CA0 | [EPC] |
Прозрачный или оранжевый рассеиватель переднего поворота — в экспортных каталогах два номера параллельно, без пометки страны (у -80032 / -80030 — «TYPE 2: SEE NOTE», текст примечания в онлайн-каталоге не виден). Подсказка [EPC]: оранжевый 35601-80052 — штатный у всех японских кей-Jimny и Sierra: JA71 (1985–90), JA11 (1990–95), JB31 (1993–95). То есть «AMBER» — японский / общий вариант, а «CLEAR» — для рынков, где требовался прозрачный рассеиватель [?]. Какой рынок получал какой — TODO по фото.
Боковые габариты американских машин
На цветном фото Samurai JL хорошо видно различие переднего и заднего боковых габаритов: янтарный установлен на крыле, красный — в пластиковом углу заднего бампера. Их назначение уточнено автором [obs]; цвет и расположение видны на снимке [~].

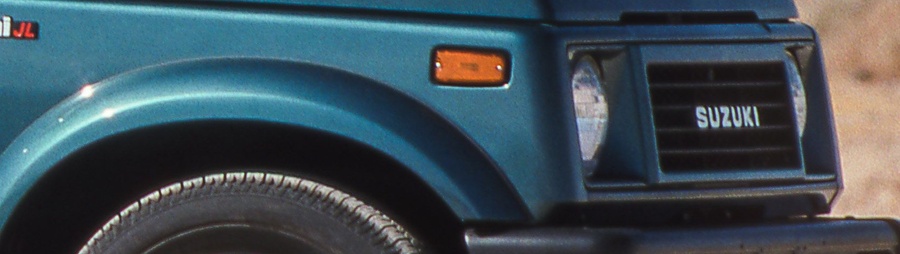

Янтарный боковой габарит на переднем крыле
Североамериканский Samurai JL: янтарный боковой габарит расположен в передней части крыла, рядом с основной фарой. Его следует отличать от бокового повторителя поворота на машинах других рынков [obs — уточнение автора]. Разбор фото [~].

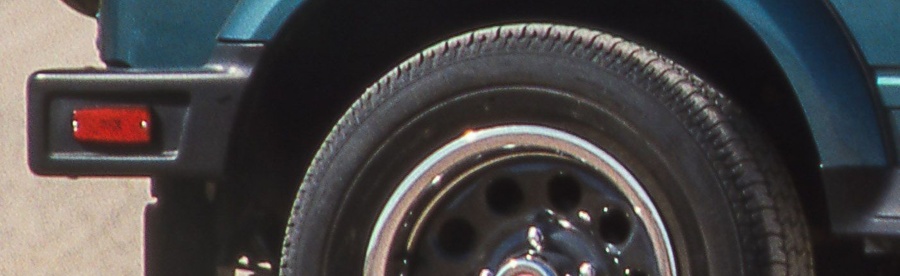

Красный боковой габарит в углу заднего бампера
На том же Samurai JL красный боковой габарит встроен в боковую поверхность чёрного пластикового угла заднего бампера. Он обращён вбок и расположен отдельно от основных комбинированных фонарей, направленных назад [obs — уточнение автора]. Разбор фото [~].
Сравнение передней оптики по фото родственников [~]
| Передок | Разбор |
|---|---|
| Прямоугольные основные фары Holden Drover с горизонтальной решёткой | обычная крыша, высокая |
| JA71: круглые жёлтые дополнительные фары внутри прямоугольных полей решётки | Panoramic Roof |
| JA11: отдельные жёлтые фары перед решёткой | f2djs6, t2i01u |
| Округлый передок с отдельными круглыми янтарными / белыми фонарями; жёлтые фары в бампере | bpxaoi |
| Тот же общий тип передка, но круглые места в бампере закрыты ребристыми заглушками | Canvas CC |
| Две пары дополнительных прямоугольных фонарей встроены в объёмный передний бампер: внутренняя выше, внешняя ниже | Haslbeck Long; внешняя пара выполнена иначе, чем у Jimny 1300 Panoramic Roof y8nm4v, но решения близки по компоновке (уточнение автора). Номера и функции секций требуют сверки |
Это сравнение видимых исполнений. Функция и номера каждой дополнительной фары устанавливаются по каталогу, годы подписи фото не принимаются за границы применения.
Открытые вопросы
- Чем отличаются европейский 80013 и общий 80002 внешне (секции, катафот, задний ход) — сравнить фото японских машин для Европы и для других рынков.
- Передний поворот: прозрачный / оранжевый по рынкам.
- SJ80: внешний вид фонарей 80030 / 80040.
