Защита передка и светотехники

Передние трубчатые ограждения («кенгурятники»), отдельные защиты фар, указателей поворота и задних фонарей. Форма, покрытие и место установки помогают различать комплекты; внешнее сходство не устанавливает изготовителя или взаимозаменяемость. Фары на защитах разобраны отдельно в статье о противотуманном свете. Мягкий чехол передка Front Mask имеет собственный иллюстрированный разбор.

Оригинальные комплекты по печатным каталогам

Комплект	Номер	Применяемость / источник
Center guard set, хромированная центральная защита	93620-83190	Экспортная листовка Suzuki 99022-83323-00A [~]
Side guard set, хромированные боковые секции	93614-83190	Та же листовка [~]
Чёрные центральная / боковые защиты	93620-83090 / 93614-83090	Другое издание листовки [~]
Head lamp guard set, защита основных фар	99000-99023-371	Листовка 99022-83323-00A [~]
Front lamp guard set, защита передних фонарей	99000-99023-128	Та же листовка [~]
Rear lamp guard, защита заднего фонаря	99000-99023-129	Та же листовка [~]
Защиты фар Sierra	ACC-100-SJ	Каталог импортёра ATECO, 08.1992 [~]
Полированная передняя дуга	ACC-153-P	Тот же австралийский каталог [~]

Листовка Suzuki: полный разбор и происхождение; сводка изданий аксессуаров. Номера из печатных материалов не сверены с EPC; центральные и боковые защиты 93620 / 93614 в просмотренных каталогах EPC не найдены. Эти номера не назначаются показанным ниже изделиям по одному сходству.

Каталог США Genuine Accessories, начало 1988 различает защиты основных фар (позиция 21), чёрные защиты передка (23), центральную защиту с креплением лебёдки (25) и площадку лебёдки (27). Это позиции издания, не номера деталей. Разбор каталога.

Передние трубчатые ограждения

Немецкий Frontschutzbügel: один рисунок, разные цвета

Центральная рамка с горизонтальными поперечинами, округлые боковые секции вокруг основных фар и нижние стойки перед номером повторяются в немецких материалах. Автор сопоставляет их как один рисунок ограждения [obs]; фотографии не устанавливают единый номер комплекта, одинаковость креплений или взаимозаменяемость.

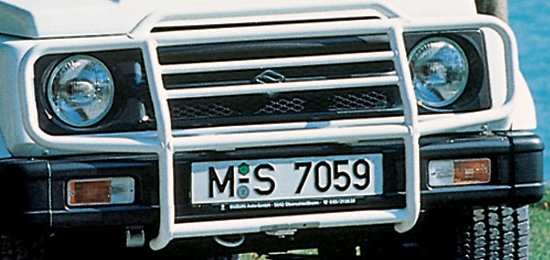

Белый: Samurai M S 7059; центральная секция с поперечинами, округлые боковые секции вокруг основных фар и нижние стойки к номеру. По сопоставлению автора, это тот же немецкий Frontschutzbügel [obs]. Разбор полного фото. Изготовитель и номер не установлены.

В немецком проспекте ~1989 такой рисунок показан отдельно с подписью Frontschutzbügel на развороте «Setzen Sie Akzente», машина M-S 1720; первоначальный источник скана неизвестен [~]. Полный разворот и разбор. На Outdoors в другом издании, стр. 2 также белые центральная и боковые секции; отдельные чёрные решётки защищают фонари бампера. Спецверсия Outdoors.

На узком SJ 413 «Alasca», ~1987, белая рамка перед решёткой с петлями вокруг фар и стойками к бамперу похожа на тот же немецкий рисунок на более раннем кузове [?]. Разбор листа · спецверсия Alasca.

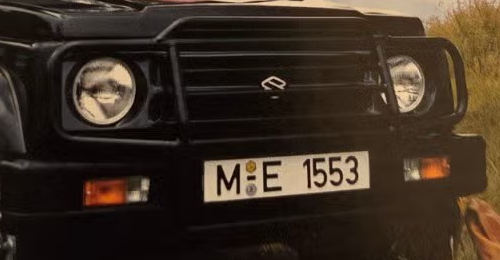

Чёрный: машина M-E 1553 на обложке «SAMURAI» с жёлтым заголовком. Полная обложка и разбор, дата издания не установлена [~].

В цветах кузовного оформления: реклама «Spezial-Lackierung», ~1989–90. Отдельные части ограждения окрашены в разные пастельные тона. Полная реклама и разбор. Возможная переработка фотографии Suzi-Sun отмечена в статье об окраске; это не доказательство отдельного изготовленного экземпляра.

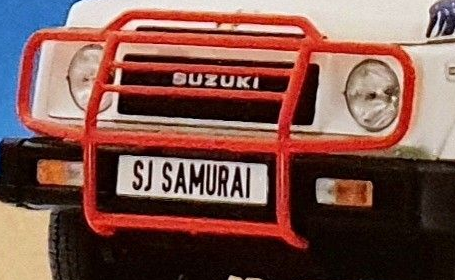

Красный: обложка Sondermodell, 07.1990; красное ограждение сочетается с розовым тентом. Полная обложка и разбор. Цвет покрытия не означает изменения конструкции.

Жёлтый: Samurai с оформлением Beach, стр. 5 каталога Suzuki-Original-Zubehör, ориентировочно 01.1998 по продавцу. Видны центральная рамка с горизонтальными поперечинами и боковые секции вокруг основных фар. Разбор каталога · Машина Beach [~]. Номер жёлтого исполнения и его включение в комплект спецмодели не установлены; 00800-83280-PAK — номер набора декалей.

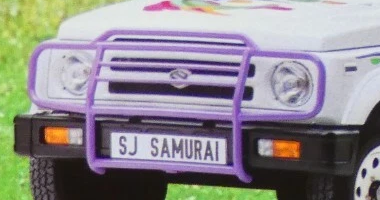

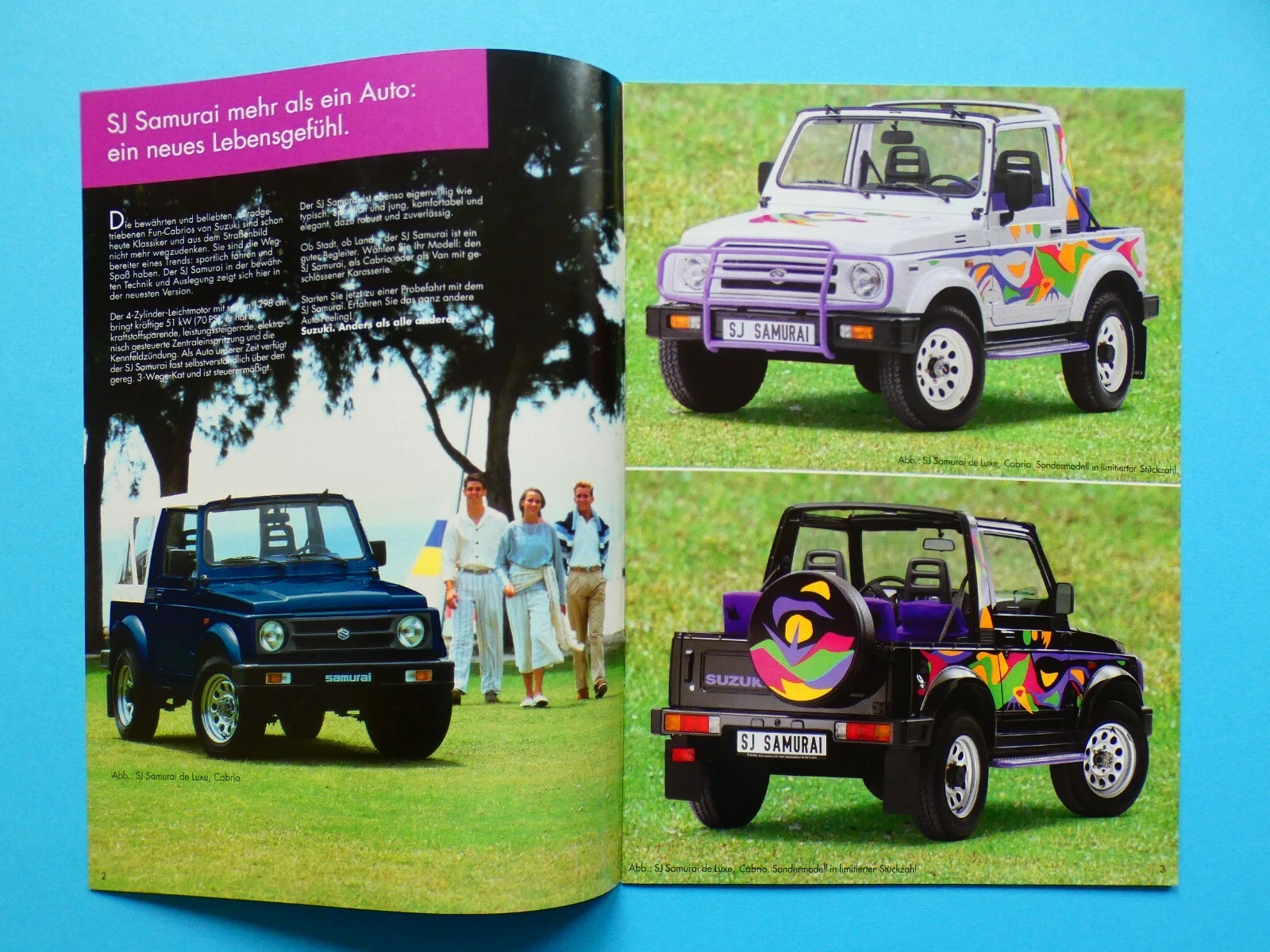

Фиолетовый: белая спецмодель на с. 3 проспекта 08.1992. Центральная рамка с поперечинами, боковые секции вокруг фар и нижние стойки повторяют общий рисунок Frontschutzbügel; точный номер цветного исполнения не установлен. Разбор проспекта · Спецмодель 1992 [~].

Голубой: Samurai с оформлением Punkte, с. 5 каталога ~01.1998 по продавцу; тот же общий рисунок трубчатой защиты [~]. На развороте также показаны белое исполнение на с. 2 и жёлтое на Beach. Разбор каталога · Punkte. Артикулы цветных защит здесь не указаны; номера наборов декалей к ним не относятся.

Santana SJ410: ограждение над бампером, около 1985 [~]

Труба проходит выше лицевой части бампера и перед решёткой, боковые секции охватывают основные фары. Точки крепления по маленькому изображению не установлены. Полный лист и разбор; Land Rover Santana, первоначальный источник снимка не установлен.

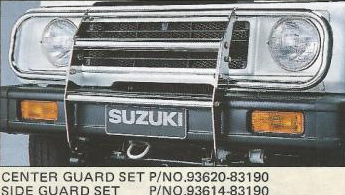

Экспорт Suzuki: чёрные и хромированные Center / Side Guard [~]

93620-83190 / 93614-83190 — хромированные центральная часть и боковые секции. Страница наружных аксессуаров и разбор; Suzuki, скан Offipalsta, тема Palex 29.05.2013.

Другое издание показывает чёрные 93620-83090 / 93614-83090 и хромированные 93620-83190 / 93614-83190 в одинаковой компоновке. Номера прочитаны в подписях; совместимость с другими исполнениями не выведена из сходства. Полный разворот и разбор; Suzuki, первоначальный источник скана неизвестен.

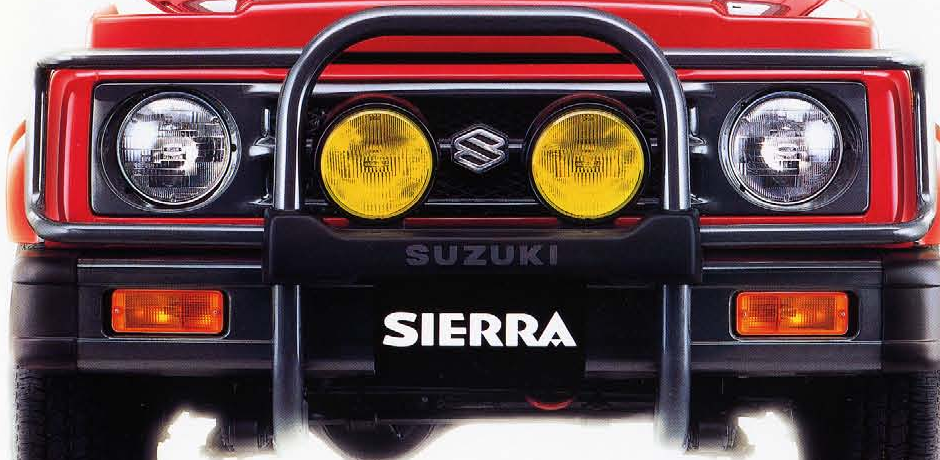

Sierra JB31: высокий центральный обруч [~]

Высокий центральный обруч над парой противотуманок и боковые секции перед основными фарами. Показан в проспекте 05.1993 и анонсе 3AT около 1994 года; номер не установлен.

То же расположение защиты показано на водном кадре lg78s6 и соседних официальных снимках JB31. Suzuki прямо называет переднюю защиту особенностью Sierra. На водном снимке она выглядит тёмной из-за освещения; отдельное чёрное исполнение, материал и номер по нему не устанавливаются. Сухой ракурс показывает высокий центральный обруч, отражающие трубы боковых секций и нижнюю накладку.

Sierra ELK JB32: Frontgrillebar и опционная дуга [~]

Хромированный フロントグリルバー (Frontgrillebar) перед решёткой, фары с крышками SUPER OFF ROADER подписаны отдельно.

Отдельная フルガードバンパーバー（メッキ） — хромированная дуга перед бампером, дилерская опция; не тот же предмет, что Frontgrillebar. Страница 10, полный разбор и происхождение сканов. Номера обоих изделий не установлены.

Santana: чёрная и светлая защиты на плакате аксессуаров [obs]

Чёрное ограждение на красном автомобиле и светлое на белом: центральные поперечины и боковые секции перед основными фарами. Точный материал и покрытие светлого варианта, номера и взаимозаменяемость не установлены. Полный плакат и разбор; Santana, фотографии через todocoleccion.net, дата неизвестна.

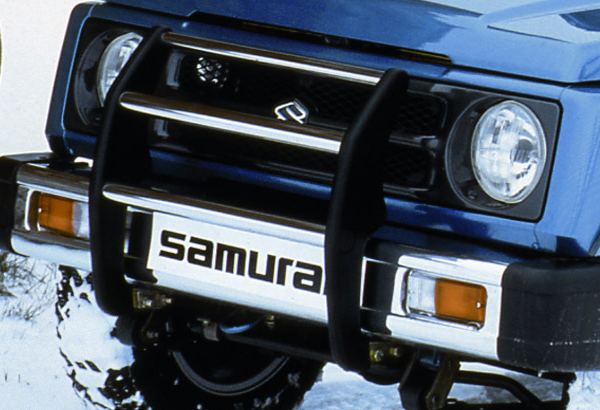

Чёрные стойки и хромированные перекладины

Высокие чёрные стойки и хромированные поперечины перед решёткой; боковых секций вокруг основных фар в этом варианте нет. Разбор полного фото. Изготовитель и номер не установлены.

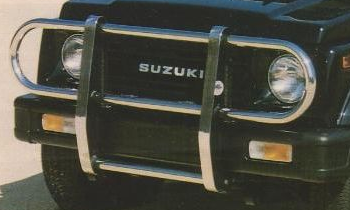

ATECO Sierra: полированная защита с округлыми боковыми секциями

Две широкие вертикальные стойки, центральные поперечины и округлые боковые секции вокруг основных фар; стойки продолжаются ниже бампера. В каталоге ATECO Suzuki Approved Accessories, август 1992, комплект подписан Bull Bars, polished — ACC-153-P, Sierra / MG-410. Полированное покрытие не доказывает хромирование или определённый материал. Обложка и разбор издания; MILAN / Sezook LWB [~].

Британские SJ413K и Samurai: многорядная защита [~]

На SJ413K и Samurai показан один рисунок защиты: центральная рамка с двумя широкими стойками, поднятая верхняя перекладина, боковые секции вокруг передних углов и горизонтальные прутья перед основными фарами и фонарями бампера. Совпадение видимой конструкции позволяет сопоставить тёмное и белое исполнения [~]; изготовитель, каталожный номер и тождество креплений не установлены.

Тёмное исполнение, SJ413K C199 OWV: на центральной части установлены две прямоугольные дополнительные фары. Разбор полного пресс-фото.

Три варианта в британском каталоге аксессуаров

Иллюстрация	Отличия конструкции

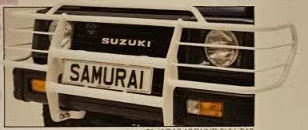

	23 — Wrap around bull bar. Прямые широкие центральные стойки, поднятая верхняя перекладина и прутья в боковых секциях перед фарами. Видимый рисунок совпадает с защитой SJ413K и белого Samurai выше. Разбор плаката.

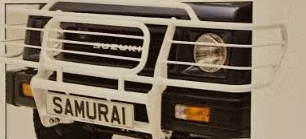

	25 — Wrap around bull bar with grille. Центральная рамка со скошенными верхними углами и дополнительными горизонтальными прутьями перед решёткой радиатора; боковые секции закрывают основные фары. Разбор плаката.

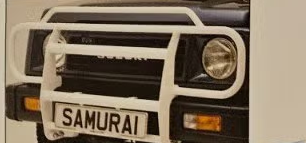

	26 — Bull bar. Центральная рамка также имеет скошенные верхние углы, а перед круглыми фарами нет горизонтальных прутьев боковых секций, показанных у позиции 25. Разбор плаката.

23 / 25 / 26 — номера позиций плаката, не каталожные номера Suzuki. Изготовители, точные артикулы и взаимозаменяемость креплений не установлены [~].

Белое исполнение позиции 23, Samurai: пример из британского каталога Suzuki GB, ориентировочно 1990–93. На защите установлена круглая дополнительная пара с крышками Hella Comet 500; тип света по крышке не определяется. Разворот The Personal Touch и разбор каталога; исходный источник фото неизвестен.

Navy: белые трубы и чёрные стойки

Белые наружные трубы и поперечины сочетаются с чёрными вертикальными стойками. Боковые секции охватывают основные фары. Разбор серии и полная иллюстрация; листовка через Les séries limitées, Nicolas Bergon / CNB. Номер не установлен.

Paris-Dakar: чёрная защита с боковыми секциями

Чёрные стойки, поперечины и секции перед основными фарами; дополнительных фар на ограждении нет. Разбор швейцарской серии 1993 года; листовка через Les séries limitées, Nicolas Bergon / CNB. Номер не установлен.

Country Club: защита с фарами Hella

Матово-чёрная трубчатая защита с двумя Hella Rallye 1000 перед решёткой. Разбор серии и полный кадр; Suzuki «The Big Idea news» № 22, январь 1998, через Les séries limitées, Nicolas Bergon / CNB. Номер защиты не установлен.

Starbuck: компактная чёрная защита решётки

Две чёрные вертикальные стойки соединены горизонтальными перекладинами перед решёткой; отдельные боковые секции вокруг основных фар отсутствуют. Полный кадр и разбор французской серии 1990 года; Les séries limitées, Nicolas Bergon / CNB. Изготовитель и номер комплекта не установлены.

Отдельные защиты фар и передних фонарей

Suzuki: отдельные решётки основных фар и фонарей бампера [~]

Основная круглая фара: прямоугольная рамка с горизонтальными прутьями, Head lamp guard set 99000-99023-371.

Передний фонарь бампера: отдельная меньшая рамка, Front lamp guard set 99000-99023-128. Полная страница и разбор; Suzuki, Offipalsta, Palex. Номера относятся к подписям листовки, сверка с EPC ещё требуется.

Британский плакат отдельно показывает 24 — Headlight guards: прямоугольную рамку с горизонтальными прутьями перед круглой основной фарой. Это отдельная позиция от трёх защит передка выше. Сходство с экспортной решёткой не устанавливает номер британского комплекта. Разбор плаката и увеличенный фрагмент [~].

Santana: защита фонарей бампера ACC-0089 [~]

Прямоугольная рамка с горизонтальными прутьями закрывает фонарь переднего бампера. В папке аксессуаров — protector piloto delantero, ACC-0089, для моделей до июня 1998 года («Modelos anteriores Junio 98»). Полный разворот и разбор; Santana Motor, первоначальный источник фотографий пока неизвестен.

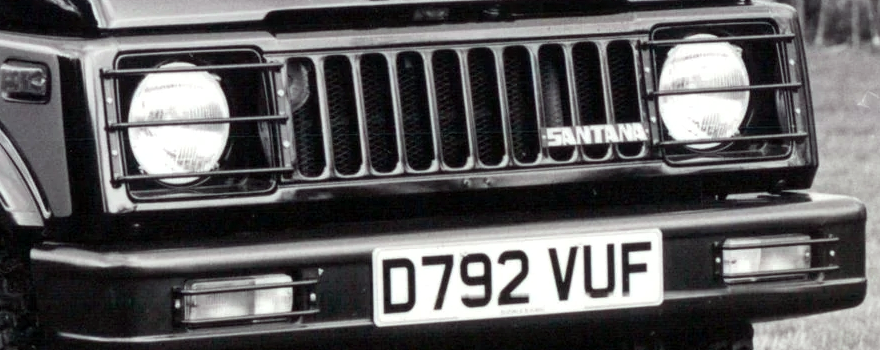

Santana SJ410 Sport: решётки на оптике

Отдельные прямоугольные рамки с горизонтальными прутьями перед круглыми основными фарами; небольшие защиты прямоугольных фонарей в бампере. Общего выступающего кенгурятника здесь нет. Разбор полного фото D792 VUF. Изготовитель и номера неизвестны.

ATECO Sierra: отдельные Headlight Protectors

Две отдельные панели с горизонтальными линиями и креплениями по нижней кромке; в каталоге Headlight Protectors — ACC-100-SJ. Материал и способ крепления на автомобиле по этому изображению не установлены; не отождествлять с прутковыми решётками. Страница 2 и разбор, ATECO, 08.1992; MILAN / Sezook LWB [~].

Suzuki Canada: Light Guards

Прямоугольная рамка с горизонтальными прутьями перед круглой основной фарой; в канадском развороте Personal. — позиция 9, Light Guards. Номер детали не указан; сходство с другими решётками не подтверждает одинаковый комплект. Полная страница и разбор [~]; первоначальный источник скана пока неизвестен.

Courrèges: хромированные защиты

Трубчатое ограждение передка, отдельные решётчатые защиты прямоугольных фонарей бампера и небольшая решётка на повторителе переднего крыла. Хромированная лицевая часть бампера продолжается на угловые секции. Полные фото и разбор серии; Les séries limitées, Nicolas Bergon / CNB. Вырезка — с машины из объявления 2020 года; аналогичное оборудование показано на исторических разворотах. Номера неизвестны.

Защиты задних фонарей

Santana: ACC-0090 [~]

Прямоугольная рамка с горизонтальными прутьями перед комбинированным задним фонарём в бампере. Подпись juego protector piloto trasero sam. corto y LB — ACC-0090: короткая и длинная база, модели до июня 1998 года. Полный разворот и разбор; Santana Motor. Номер не отождествлён с экспортным комплектом ниже.

Экспортная листовка Suzuki

Оригинальная защита 99000-99023-129 названа в экспортной листовке отдельно от передних комплектов. Разбор листовки.

Рамка с горизонтальными прутьями перед задним комбинированным фонарём — Rear lamp guard 99000-99023-129. Полная страница и разбор; Suzuki, Offipalsta, Palex. Тот же номер показан в другом издании листовки. Полная применяемость к вариантам задних фонарей ещё не установлена.

AL-KO MFK: прямоугольная рамка с фарами в сетках [~]

Frontbügel AL-KO MFK, 260 099 (ABE C 523/1, C 523/2) — белая прямоугольная рамка во всю ширину передка, охватывает решётку и обе основные фары; две круглые дополнительные фары с сетчатыми решётками стоят на ней перед решёткой. Сторонний производитель, не Suzuki; Германия, ~1990. Разбор листа · исполнение AL-KO MFK.

Другие разобранные примеры

• Suzi-Sun, Германия, сезон 1988: белый кенгурятник на машине с белыми бамперами, развитыми расширителями и боковыми подножками; каталог импортёра «Saison '88». Номер именно показанного ограждения не установлен.

• Autohaus Tross: чёрная передняя защита совместно с наружным багажником.

• SJ413 qlqz0o: кенгурятник, каркас-багажник и трубы под порогами.

• SJ413 JX M-P 7735: защита передка, нижняя решётчатая секция, лебёдка и дополнительные фары.

• Samurai z4brw8: передняя лебёдка, кенгурятник, защиты фонарей бампера и наружный багажник.

• Santana D791 VUF: светлые отдельные решётчатые защиты фар и фонарей бампера.

США: защиты передка и лебёдки, 1985–1988 [~]

Общая конструкция на снимках 1985–1987 годов

В листовке 10.1985 и проспектах 1986 и 1987 MY показана одна видимая конструкция защиты [obs — сопоставление автора]: центральная рамка с широкими стойками и горизонтальной перекладиной перед решёткой, боковые обручи вокруг основных фар. Лебёдка и отдельная пара дополнительных фар — варианты оснащения этой же защиты.

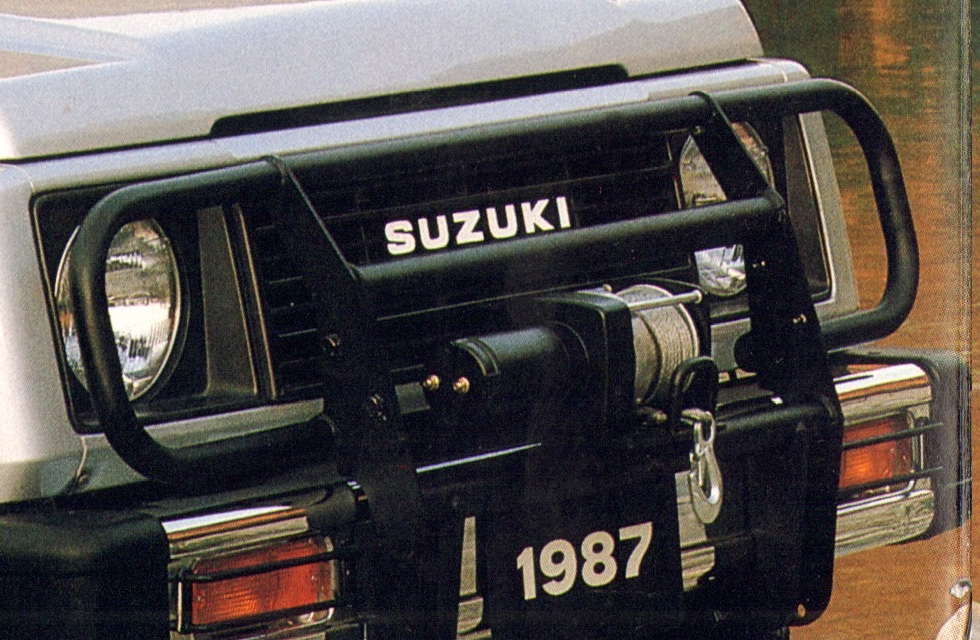

Samurai 1987 MY: крупный план общей конструкции с установленной лебёдкой. Разбор проспекта 99962-87301.

Другие примеры этой конструкции: листовка 10.1985 — с лебёдкой и проспект 1986 MY — с дополнительными фарами. Изготовитель, номер комплекта и тождество скрытых креплений не установлены; даты источников не задают полный срок применения.

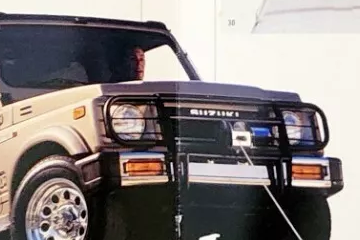

Близкий вариант в каталоге около 1988 года

Защита с лебёдкой из Genuine Accessories: её видимый рисунок немного отличается от конструкции на трёх более ранних снимках [obs — сопоставление автора]. Перед основными фарами также видны отдельные решётчатые рамки. Разбор каталога. Номера самой защиты и её отличие по креплениям не установлены.

В этом каталоге 25 — Center Guard with Winch Mount, центральная защита с креплением лебёдки, отделена от 27 — Winch bed, площадки лебёдки. Это позиции издания, а не номера деталей Suzuki.

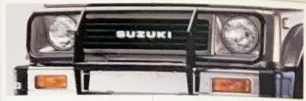

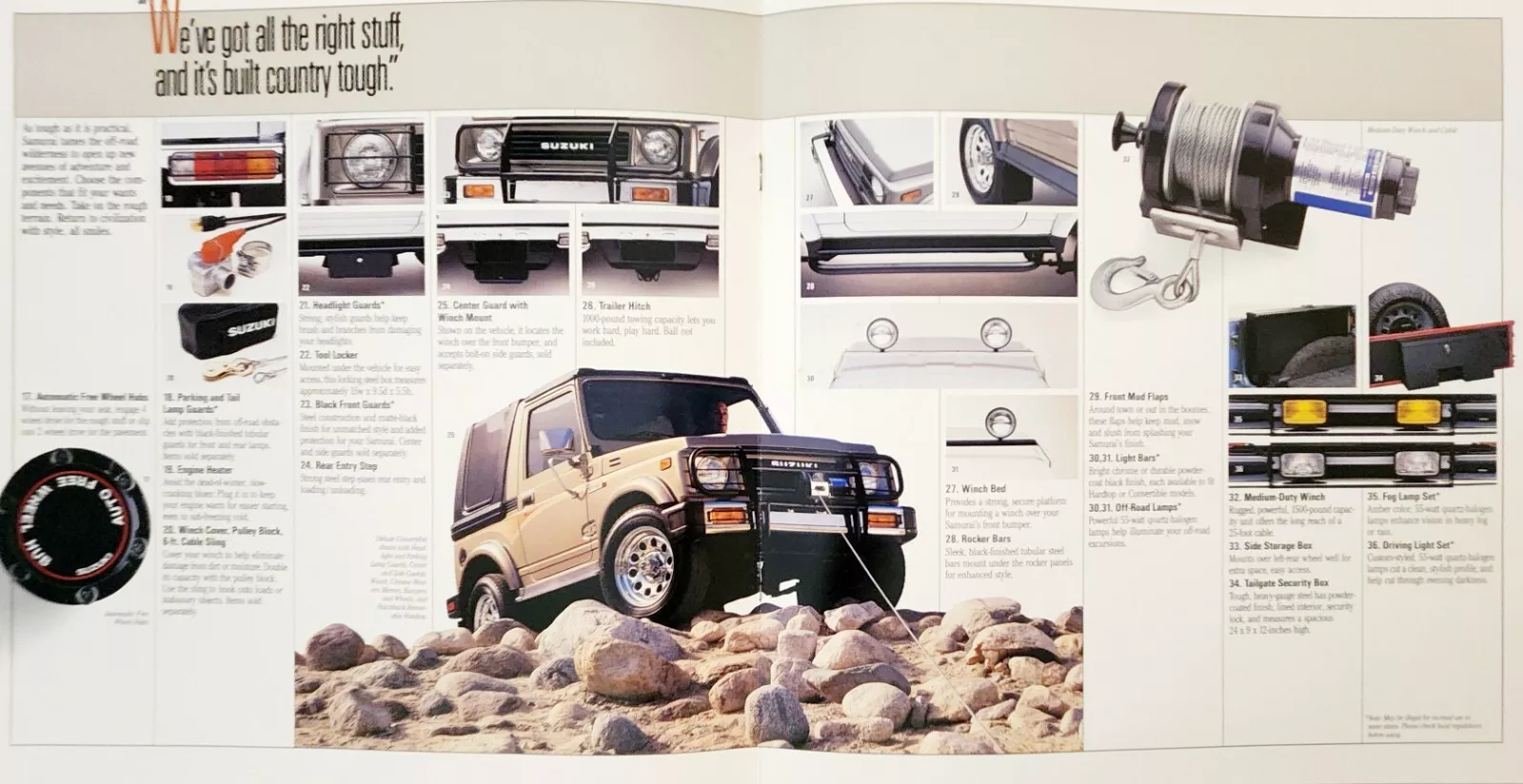

Американский каталог Genuine Accessories, разворот 16–36: 25 — Center Guard with Winch Mount, центральная защита с местом для лебёдки, здесь без установленной лебёдки. Рядом на основном фото разворота показана её установка с лебёдкой; отдельные рамки перед фарами и фонарями — другие позиции каталога. Разбор разворота [~]. 25 — позиция американского каталога, не номер детали Suzuki.

США, 1988: отдельная решётка основной фары [~]

Позиция 21, Headlight Guards: прямоугольная рамка с горизонтальными прутьями перед круглой основной фарой. Разворот 16–36 и разбор; Suzuki of America. Защиты передних и задних фонарей видны на обложке того же каталога; их нельзя считать одной деталью с защитой передка.

Открытые вопросы

Сопоставить изделия с каталогами аксессуаров по форме и креплениям; установить изготовителей, размеры труб, номера, рынки и даты предложения. Наличие на спецверсии или рекламной машине не делает изделие общим стандартом модели. Трубы под порогами и подножки — в аксессуарах.
