Jimny JA12 / JA22 тип 1 — японский проспект, 11.1995 [✓]
24 скана с J's Garage (подпись сайта — комментарий коллекционера). Датировка и общие факты — в общей описи: начало типа 1 по EPC — 11.1995; первый кей-Jimny с пассажирской регистрацией (JA22W).
Комментарий коллекционера
Источник — J’s Garage. Подпись сайта, отдельно от текста Suzuki:
ジムニーJA12/JA22-1 ジムニーJA１２・２２(１型） カタログ(拡大サイズ） 三菱のパジェロミニ発表から遅れること約半年。 ジムニー乗り待望のコイルサスペンション＆ツインカムエンジン搭載の ジムニーが登場した。軽自動車で乗用車ナンバーもこれが初である。
«Jimny JA12 / JA22, тип 1; каталог в увеличенном размере». Коллекционер связывает появление версии с пружинной подвеской и двухвальным мотором с ответом на Mitsubishi Pajero Mini примерно через полгода после его анонса, а также отмечает первую пассажирскую регистрацию кей-Jimny. Это пересказ исторического комментария сайта; пружины, мотор и регистрационная категория требуют различения JA12 / JA22 и коммерческого JA12V.
Постранично
| Стр. | Файл | Что | sha1 |
|---|---|---|---|
| 1 | CatJa221_1.JPG | обложка «Jimny» — смазанный лес; значки «乗用車仕様 新登場» (новинка: пассажирская версия) и «22年連続 第1位» | bed9853efac6f42bb2edca57fbfc2fc5844a1c25 |
| 2 | CatJa221_2.JPG | «ジムニーを超えて、新ジムニー誕生。» — красный JA22 спереди, жёлтые противотуманные фары; тезисы: новая 3-рычажная подвеска на пружинах, полностью алюминиевый DOHC турбо (K6A), пассажирская регистрация (乗用車仕様), новый салон | 657c8fa2e81a53fff58f88b32089ac38c1eb1cad |
| 3 | CatJa221_3.JPG | «NEW Jimny» — красный JA22 сбоку, литые 5-спицевые диски | aaab9b10f66bc0fc265ea56bca1a98afcd4d300b |
| 4 | CatJa221_4.JPG | чёрный Van с «шашками» (аксессуар «ストライプテープ») — разбор выше | 5ea0a1760cd04989fdb4d0b3bd09e1d848a97706 |
| 5 | CatJa221_5.JPG | «ニューフェイスだからといって…» — красный JA22 сзади, кожух запаски с рисунком, табличка «Jimny» | 113029b8b941cb4e941908d6e566a6dd85de47bd |
| 6 | CatJa221_6.JPG | тёмно-синий JA22W Panoramic Roof YC с «шашками» (тот же снимок — autowp nrnm3z) — разбор выше | dc1fdc61ef202680a8461015ddc20bdaa3d49c4d |
| 7 | CatJa221_7.JPG | «オンかオフではなく、オンもオフも。新ジムニーが選んだ新しいサスペンション。» — рама и 3-рычажная подвеска с жёсткими мостами на пружинах спереди и сзади (схемы FRONT / REAR SUSPENSION) | 8fa8b7230bd7ab8dae21f7bf328e60c4fbe9f14d |

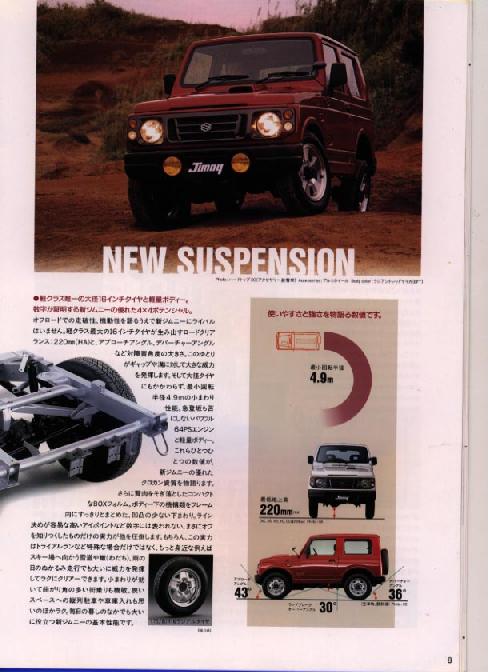

| 8 | CatJa221_8.JPG | «NEW SUSPENSION» — красный Van; радиус 4,9 м, клиренс 220 мм, углы 43° / 30° / 36°; новые 16" шины 175/80R16 | 53832ddcde8a7d9dadd9fcf0d699cbd49146bccb |
| 9 | CatJa221_9.JPG | «16ビットマイコン搭載、超軽量オールアルミエンジン。» — K6A «New All Aluminium Engine» EPI Twincam 12-valve Intercooler Turbo, 64 PS / 6500, 10,5 кгс·м / 3500 (JA22) | 658673dc57fa0d57b8586942abf9ab437748cb97 |
| 10 | CatJa221_10.JPG | красный Van; F6A EPI Intercooler Turbo, 64 PS / 6000, 10,0 кгс·м / 4000 (JA12); раздатка, муфты свободного хода (автоматические / ручные), 3-ступ. АКПП, ГУР, тормоза | b39a275a1132f985c6cf40aa2944cdbd6dac1418 |
| 11 | CatJa221_11.JPG | «4×4の基本、新ジムニーならではのオープンスタイル。» — белый JA12C (CC, мягкий верх) сзади, кожух запаски на стальном диске, табличка «Jimny»; на борту — зелёная полоса-«мазок» (аксессуарная «ストライプテープ», тип 2) | 09f659952e118e4f251bd2ba74da144e170aeffb |
| 12 | CatJa221_12.JPG | тот же белый CC у моря — та же зелёная полоса | 8af270efdfda7b88f098ab99c4e6e69a10863d62 |
| 13 | CatJa221_13.JPG | «スミからスミまで、まっさら。楽しさが見える、余裕が生まれる新インテリア。» — салон: сиденья в красно-серую клетку, «乗用車仕様 新登場» | d1e9a0ec76c476b2c9893a852a2d6f064be54b01 |
| 14 | CatJa221_14.JPG | сиденья, задний диван, подстаканники, ящики, тканевые сиденья | b55fb65df19610c68a7ed325ff2926710315b494 |
| 15 | CatJa221_15.JPG | «見やすい、使いやすい…新コックピット» — новое торпедо: три круглых дефлектора по центру, мультиметр на панели (опция), белые шкалы | 6af772e56b069c934b0793781bac0373a47e0d6b |
| 16 | CatJa221_16.JPG | приборы с белыми шкалами, ГУР, мультиметр, кондиционер и отопитель | 2158230563abe1fa6ab00106793052e44ce08a0c |
| 17 | CatJa221_17.JPG | «EQUIPMENT» — галогенные фары, жёлтые противотуманные, наружные зеркала, дефлекторы и т. д.; «SAFETY» — ремни, зеркала, усилители дверей | 13bf3a4de5e904203924f8dd67972e591306f25f |
| 18 | CatJa221_18.JPG | «EQUIPMENT» (продолжение) и «環境・リサイクルにも配慮» (хладагент HFC134a) | 49048081c99cfda425688e7dbb83cbe0babb8ae4 |
| 19 | CatJa221_19.JPG | «ACCESSORIES»: чёрный Van с алюминиевым багажником и противотуманными фарами; аудиосистемы (Clarion, Kenwood?), мультиметр (компас, высотомер), спойлер со стоп-сигналом, автоматические муфты, руль, литой 6-спицевый диск, дефлекторы окон, два кожуха запаски (серебристый с «Jimny» и чёрный с фиолетовыми штрихами), три полосы «ストライプテープ» (タイプ1 / 2 / 3) — см. ниже | 19f26b79b545822cf30a6019fef107b31397f1bd |
| 20 | CatJa221_20.JPG | линейка: Hardtop XC (K6A, 5MT / 3AT, красный; цвета — 2), Hardtop XS (F6A, тёмно-синий), Hardtop XB (F6A, красный) | 85a4af3868bbf34ca9d3143769914cfaffcd8e8b |
| 21 | CatJa221_21.JPG | Panoramic Roof YC (K6A, тёмно-синий), Canvas CC (F6A, белый), Van HA (F6A, белый, стальные диски); «乗用車» (пассажирские) и «商用車» (коммерческие) — у каждого | e47811c1904c22b010fa30fb8a59844dda60338c |
| 22 | CatJa221_22.JPG | «SPECIFICATIONS» по всем исполнениям (JA22W XC / YC — K6A; JA12W XS / XB, JA12C CC, JA12V HA — F6A) и чертежи | 30fce87cc2a6c5e75c3d1a4985a00d26774604b0 |
| 23 | CatJa221_23.JPG | «EQUIPMENT» — таблица оснащения по исполнениям, чертежи | 7ac1a9efec35df8f156fb73b61434991ddd6083e |
| 24 | CatJa221_24.JPG | оборот: «WE LOVE NATURE», напоминание о ремнях, «Personal Best» | 94f476c11b53e7ef3512e24f8fb9366b84ea7ccf |
Разобрано ранее
- Стр. 4: чёрный Van у скалы, литые 5-спицевые диски; на заднем крыле — красно-розовая «шахматная» полоса; подпись «… (アクセサリー装着車) Accessories: ストライプテープ» → полоса — аксессуар [~].
- Стр. 6: тёмно-синий JA22W — левая половина того же снимка, что autowp nrnm3z: Panoramic Roof YC (стеклянная панель в крыше), а не Van; подпись «遊びのテンションが高い。走りのポテンシャルはもっと高い。くつろぎの室内とツインカムターボ、新しい気持ちよさ。» («азарт игры высок, потенциал езды ещё выше: уютный салон и Twincam Turbo»); та же полоса видна лучше — «шашки» расходятся от задней арки вперёд по низу двери, в конце надпись «Jimny» и мелко «TWINCAM TURBO» (K6A) → декали, вырезка
crops/decals/ja22-1_checker-stripe_jp1995.jpg.
Аксессуарные полосы (стр. 19)
Три варианта «ストライプテープ» — タイプ1 (на чёрном: красно-розовые «шашки», тот же, что на стр. 4 и 6), タイプ2 (на белом: тёмно-зелёный клин-«мазок» от двери к задней арке — тот же, что на белом CC стр. 11–12), タイプ3 (на белом: широкая тёмная полоса с «рваной» фактурой по всей длине) → вырезка crops/decals/ja22-1_accessory-stripes-3types_jp1995.jpg. Номеров нет; по сноске «アクセサリーの価格・詳細は販売店に» — аксессуары дилера [~].
Исполнения и аксессуары
- Исполнения: Hardtop XC (JA22W, K6A), XS, XB (JA12W, F6A), Panoramic Roof YC (JA22W, K6A), Canvas CC (JA12C, F6A), Van HA (JA12V, F6A).
- Два кожуха запаски-аксессуара: серебристый с надписью «Jimny» и чёрный с фиолетовыми штрихами → материал для страницы о чехлах запаски (TODO).
- Литой 6-спицевый диск — аксессуар (номер не указан) → диски.
→ Японские Jimny, декали.
Наблюдения по отмеченной странице
На странице «NEW SUSPENSION» жёлтые круглые фары находятся низко в отдельных гнёздах переднего бампера. Они отделены от основных фар и самой решётки. По одному этому фото не следует назначать двигатель или грейд показанной машины внутри гаммы JA12 / JA22 [~].
