Maruti Gypsy: крепления мягкого верха, руководство 82C-74E-I

Разобран фрагмент заводского руководства владельца Maruti Suzuki India Limited, код в колонтитулах 82C-74E-I. Дата печати в полученном файле не установлена. Оригинальный PDF — 91 страница; источник: копия руководства на Jimdo. Заголовок PDF — Gypsy King BS-IV.PMD, техническая дата создания — 12.01.2013, не подтверждённая дата печати. Официальный сайт также индексирует руководство Gypsy King с кодом 99011M82C13-74E, но тождество редакций не установлено.

Сохранены оригинальный PDF и две полные страницы, без ретуши; извлечение, номер страницы и SHA-1 PDF записаны в manifest.csv. Печатные номера 3-8 / 3-9 отличаются от номеров страниц PDF 19 / 20. Остальные разделы этой копии руководства не использованы для назначения применяемости верха.

Страница	Содержание

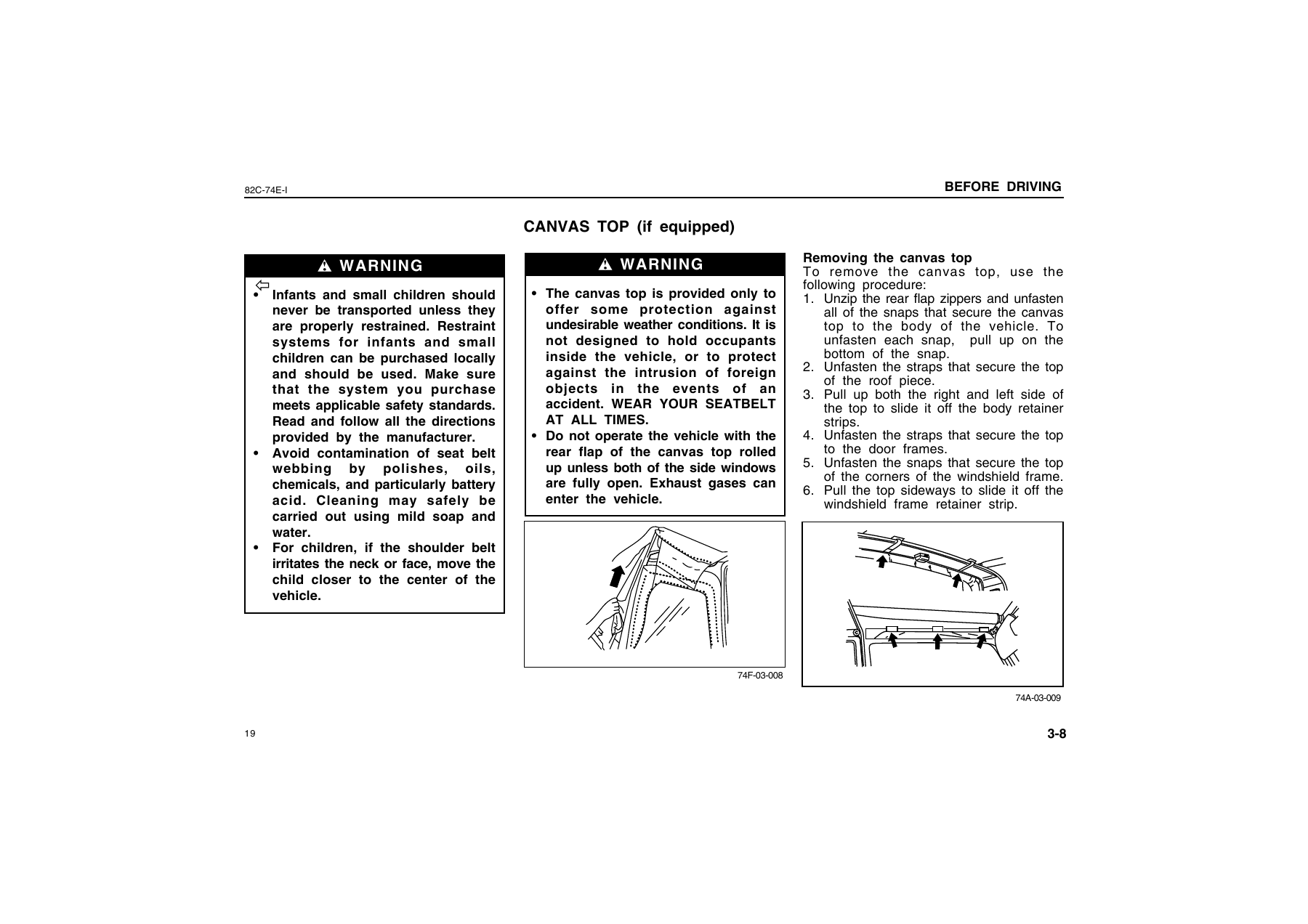

	3-8: задний клапан на молниях, кнопки по кузову, ремешки у крыши и рамок дверей, направляющие боковин и передней кромки. Рисунки 74F-03-008 / 74A-03-009.
	3-9: разборный каркас с винтовым креплением к кузову; установка передней кромки в направляющую рамки стекла. Рисунки 74A-03-010 / 74A-03-011. Отдельно показаны фиксаторы и укладка откидной рамки стекла, 74F-03-012 / 74A-03-013.

Указания относятся к Canvas Top / Soft Top, складывание рамки стекла — только к этой версии. Перед складыванием снимают тент и верхние опорные элементы рамки; опущенную рамку крепят ремнём к капоту. Руководство не разрешает езду по дорогам с опущенной рамкой. При поднятом заднем клапане должны быть полностью открыты оба боковых окна — ограничение связано с попаданием выхлопа. Номера деталей тента и серийные границы здесь не приведены [~].

Рисунки 74A-03-010 / 74A-03-011, фрагмент стр. 3-9. Разбор — на этой странице; полный лист.
