Suzuki Samurai — американский складной проспект 1986 MY

Иллюстрация	Содержание

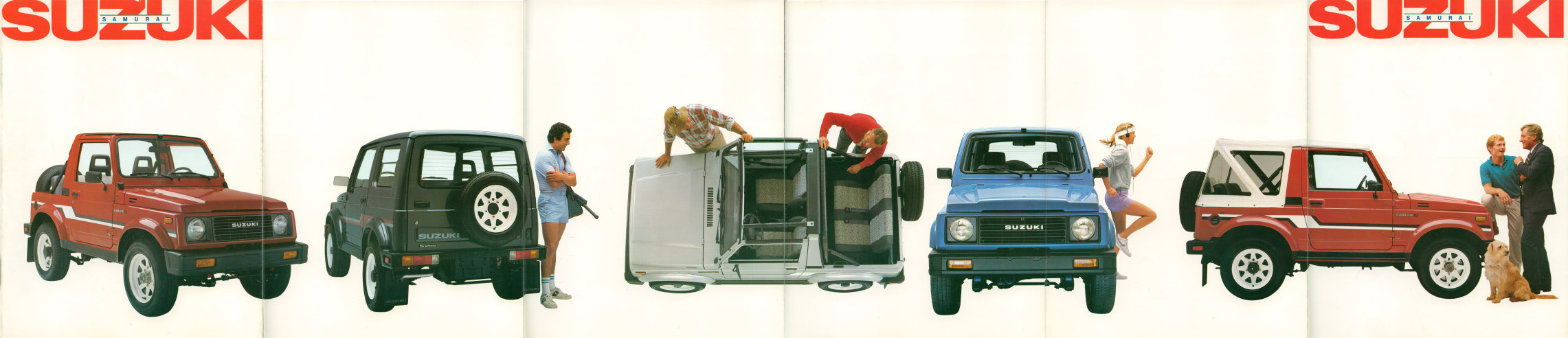

	Лицевая раскладка: открытые и закрытые машины, белые диски и варианты кузова.

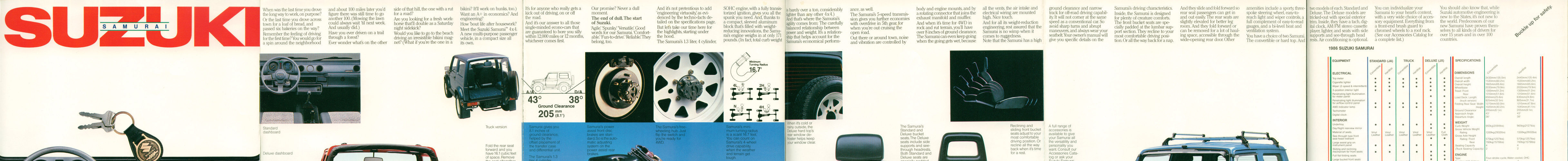

	Верхняя полоса оборотной раскладки.
	Оборот, верхняя часть: описание салона, геометрия, оборудование и характеристики.

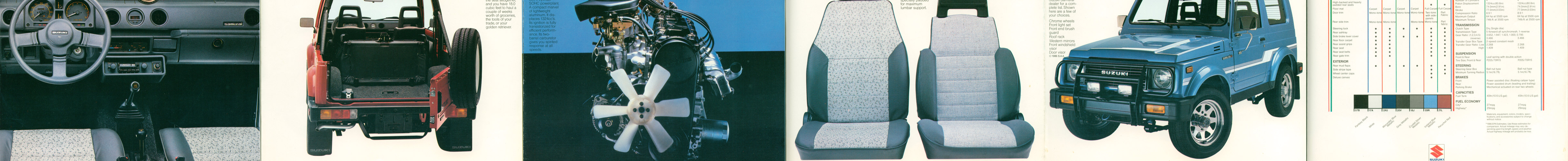

	Оборот, нижняя часть: торпедо, задний ряд, двигатель, сиденья и аксессуары.

Источник и датировка

Заводской PDF Suzuki of America; первоначальный URL не установлен. В тексте указан 1986 Suzuki Samurai. Каталожный номер и печатная дата не прочитаны. Сохранённый скан состоит из двух длинных раскладок; изображения оборота представлены несколькими полосами, а не четырьмя отдельными бумажными страницами.

Разбор [~]

Предлагаются открытый и цельнометаллический кузова, исполнения Standard / Truck / Deluxe. Truck — вариант без заднего пассажирского ряда, а не пикап с отдельной платформой. На фото видны белые диски с восемью вырезами, ранняя решётка SUZUKI, чёрные бамперы, варианты полос и сидений. Раннее торпедо показано со стандартными приборами и более богатым щитком.

Оборот иллюстрирует складывание заднего сиденья, багажный отсек, регулировки передних кресел, карбюраторный двигатель, передние дисковые тормоза, рессоры и подключаемый передний привод. На схеме читаются въезд 43°, съезд 38°, просвет 205 мм, радиус 16,7 фута. Отдельно показана машина с дополнительными защитой передка, светом и багажником.

Таблица оснащения: шесть исполнений [~]

Таблица начинается в правой части верхней полосы оборота и продолжается в нижней полосе. Столбцы: Standard (JA), Truck и Deluxe (JX), у каждого — Convertible / Hardtop. Таким образом, двухместный Truck прямо присутствует уже в проспекте 1986 MY. Это исполнение пассажирского кузова без заднего ряда, не отдельный пикап.

Общее оснащение всех шести столбцов: суточный счётчик пробега, прикуриватель, двухскоростные дворники с прерывистым режимом, подсветка органов отопления / вентиляции, индикатор 4WD, нижний вещевой лоток, крупный поручень на торпедо, продольная регулировка и наклон передних сидений, замок рулевого управления, чехол рычага стояночного тормоза и задние брызговики.

Позиция	Standard, оба кузова	Truck, оба кузова	Deluxe Convertible	Deluxe Hardtop
Трёхпозиционный плафон	Да	Не отмечен	Да	Да
Специальная подсветка панели приборов	Не отмечена	Не отмечена	Да	Да
Тахометр и цифровые часы	Не отмечены	Не отмечены	Да	Да
Внутреннее зеркало день / ночь	Не отмечено	Не отмечено	Да	Да
Сквозные передние подголовники	Не отмечены	Не отмечены	Да	Да
Передние сиденья с полным раскладыванием	Не отмечены	Не отмечены	Да	Да
Большие передние ковшеобразные сиденья	Не отмечены	Не отмечены	Да	Да
Высокая мягкая задняя спинка	Не отмечена	Не отмечена	Да	Да
Материал сидений	Vinyl Leather	Vinyl Leather	Vinyl Leather	Полностью тканевый
Покрытие пола	Коврики	Коврики	Полное ковровое	Полное ковровое
Отделка дверей	Однотонная	Однотонная	Двухцветная, с боковыми панелями	Частично тканевая
Отделка задних боковин	Однотонная	Не указана	Однотонная	Частично тканевая
Задняя пепельница, ковёр, поручни, сиденье, ремни и отделка задней двери	Отмечены	Не отмечены	Отмечены	Отмечены
Боковые полосы и центральные колпаки колёс	Не отмечены	Не отмечены	Да	Да
Улучшенный мягкий верх	Не отмечен	Не отмечен	Да	Не применимо

«Не отмечен» передаёт отсутствие точки в этой матрице, а не невозможность установки аксессуара. Обозначение Vinyl Leather — материал из таблицы; оно не доказывает натуральную кожу. Фото и текст рекламируют AM/FM-кассетную систему и опционный кондиционер, но отдельной читаемой строки магнитолы в этой матрице нет.

Численная спецификация [~]

Спецификация разделена только по двум кузовам. Отдельных столбцов массы и геометрии Standard / Truck / Deluxe в ней нет; общие числа не устанавливают массу каждого грейда.

Параметр	Convertible	Hardtop
Длина	3430 мм	3440 мм
Ширина	1530 мм	1530 мм
Высота	1665 мм	1675 мм
Колёсная база	2030 мм	2030 мм
Колея, передняя / задняя	1300 / 1310 мм	1300 / 1310 мм
Длина грузового пола	650 мм	630 мм
Длина грузового пола Truck	825 мм	805 мм
Ширина при сложенном заднем сиденье	1270 мм	1215 мм
Высота при сложенном заднем сиденье	1020 мм	1045 мм
Дорожный просвет	205 мм	205 мм
Углы въезда / съезда	43° / 38°	43° / 38°
Снаряжённая масса	950 кг	965 кг
Полная масса	1330 кг	1330 кг
Максимальная нагрузка на переднюю / заднюю ось	570 / 760 кг	570 / 760 кг
Число мест	4; у Truck — 2	4; у Truck — 2

Задняя осевая нагрузка напечатана как 760 кг / 1576 lb: величины не согласуются, 1576 lb — около 715 кг [?]. То же расхождение есть в проспекте Hardtop 9/86; исправлять напечатанное число без первичного уточнения нельзя.

• Двигатель: четырёхтактный четырёхцилиндровый, водяное охлаждение, OHC; 1324 см³, 74,0 × 77,0 мм, степень сжатия 8,9:1. Мощность 64 hp при 5500 об/мин, момент 74 lb ft при 3500 об/мин. Сам код G13A в этой строке не напечатан; сопоставление двигателя.
• Сцепление и КПП: сухое однодисковое; пять синхронизированных передач вперёд и задняя. I–V: 3,652 / 1,947 / 1,423 / 1,000 / 0,795, задняя 3,466. Раздатка двухступенчатая: высокая 1,409, низкая 2,268.
• Ходовая часть: рессоры спереди и сзади, амортизаторы двойного действия; шины P205/70R15. Рулевой механизм шарикового типа, минимальный радиус разворота 5,1 м / 16,7 фута.
• Тормоза: передние дисковые с плавающим суппортом, задние барабанные с ведущей и ведомой колодками; усилитель. Стояночный тормоз механически действует на задние колёса.
• Бак: 40 л / 10,6 US gal. Оценки EPA 1986: 27 mpg city / 29 mpg highway. Это исторические оценки из рекламного источника; в сноске сказано о зависимости реального расхода от скорости, погоды и состояния машины.

Палитра

На обороте показаны семь образцов с кодами [~]: 07B Fantasy Black, 17A Winter White, 24U Worcester Blue Metallic, 20V Gray Metallic, 18J Crystal Silver Metallic, 09R Iceland Blue Metallic, 21L Peruchet Red. Это палитра данного предложения; она не определяет все цвета специальных серий.

Ограничения

Таблица прочитана по обеим сохранённым полосам оборота. Дата печати и номер издания не установлены; видимый аксессуар не считается общим штатным оснащением. Противоречие осевой нагрузки сохранено отдельно. Сходство с таблицами 1987 года не использовалось для подстановки значений.

Наблюдения по отмеченным иллюстрациям

В сохранённом PDF показаны машины с аксессуарами; крупнее передок виден на нижней полосе оборота. Это один складной проспект, а не несколько независимых изданий [~].

Синий Hardtop показан с трубчатым ограждением передка, двумя прозрачными прямоугольными дополнительными фарами и крупными Western mirrors. В подписи читается Front light set, поэтому противотуманное назначение, предложенное автором [obs], по одному этому названию не подтверждено. В списке также Front end brush guard и Roof rack [~].
