Samurai Santana Autohaus Tross [~]

autowp 395697 · Наблюдения по этому ракурсу.

autowp 395698 · Наблюдения по этому ракурсу.

autowp 395699 · Наблюдения по этому ракурсу.

autowp qk00e3 · Наблюдения по этому ракурсу.

autowp 395701 · Наблюдения по этому ракурсу.

autowp 395702 · Наблюдения по этому ракурсу.

autowp 395695 · Наблюдения по моторному отсеку.

autowp 395700 · Наблюдения по правому борту.

Автомобиль и связь кадров

Одна и та же белая Santana Autohaus Tross с чёрным тентом, защитой передка и наружным багажником [obs — уточнение автора]. На статичных кадрах виден номер HP SE 144, на двух кадрах в движении — HP 04239 с жёлтым правым полем. По предположению автора, номера могли быть изменены журналистами при ретуши [?]; происхождение изменения не установлено. Santana определяется по шильдикам на передних крыльях. Групповой кадр qk00e3 показывает этот же автомобиль; соседние машины здесь не разбираются.

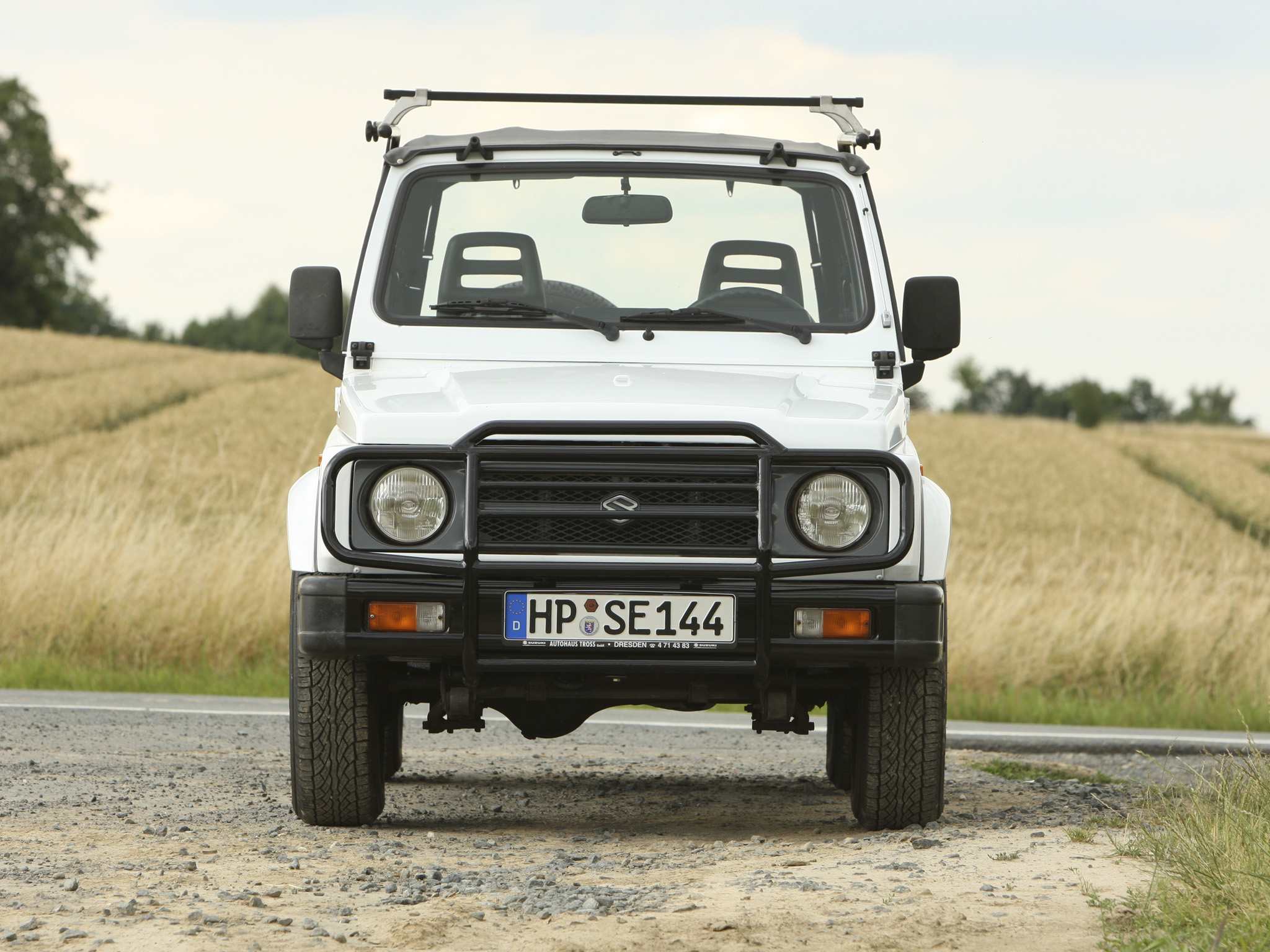

Samurai Autohaus Tross — строго спереди

Источник: autowp.ru / WheelsAge, 395697. Подпись сохранённой коллекции: «Suzuki Samurai Canvas Top [Worldwide] '1990–95». Автор в метаданных не указан. Диапазон подписи не считается доказанными годами применения деталей.

Наблюдения по фото

• Белый кузов, чёрный тент, чёрные бамперы и зеркала; номер HP SE 144 с обозначением D.
• Чёрная трубчатая защита обводит обе фары и решётку; вертикальные стойки и горизонтальные перекладины закрывают часть эмблемы S.
• Решётка с горизонтальными полосами и ромбической сеткой; круглые фары, янтарно-белые прямоугольные фонари в бампере.
• Наружные петли рамки лобового; два упора на верхнем краю капота, два стеклоочистителя и внутреннее зеркало.
• Через лобовое видны передние спинки с двумя проёмами и левое расположение руля.
• Над тентом — поперечина багажника на светлых опорах. Под бампером видны передний мост и рессорные пакеты.

Номерная рамка содержит Autohaus Tross и Dresden. Год автомобиля по регистрации не определяется.

Samurai Autohaus Tross — строго сзади

Источник: autowp.ru / WheelsAge, 395698. Подпись сохранённой коллекции: «Suzuki Samurai Canvas Top [Worldwide] '1990–95». Автор в метаданных не указан. Диапазон подписи не считается доказанными годами применения деталей.

Наблюдения по фото

• Номер HP SE 144, чёрный тент с большим прозрачным задним окном; нижний край крепится кнопками.
• На задней двери запаска без чехла: чёрный стальной диск с десятью круглыми отверстиями. Ручка слева, замок под ней; наружные петли справа.
• Чёрный бампер с комбинированными фонарями: слева по снимку наружная янтарная секция и красные поля; справа — наружная янтарная, красные поля и белая внутренняя секция. Отдельной белой секции слева не видно.
• Под номером шар фаркопа, справа от него электрическая розетка; слева выступает выпускная труба.
• Широкие задние брызговики; над тентом две поперечины на наружных продольных трубах.
• Через окно тента видны передние спинки с двумя проёмами. На открытых участках задней двери эмблем модели нет.

Назначение каждой красной секции без схемы не устанавливается. Отсутствие отдельного наружного противотуманного фонаря не доказывает отсутствие противотуманного света.

Samurai Autohaus Tross — передний левый ракурс

Santana определяется по шильдикам на передних крыльях в этом кадре [obs — уточнение автора].

Источник: autowp.ru / WheelsAge, 395699. Подпись сохранённой коллекции: «Suzuki Samurai Canvas Top [Worldwide] '1990–95». Автор в метаданных не указан. Диапазон подписи не считается доказанными годами применения деталей.

Наблюдения по фото

• Белый кузов и расширители, чёрные тент, бамперы, зеркала, ручки и стальные диски с круглыми отверстиями.
• На переднем крыле шильдик samurai и янтарный боковой повторитель.
• На двери щит с AUTOHAUS TROSS GmbH и красной эмблемой Suzuki, ниже надпись 1985–1998. Это оформление конкретной машины; дата выпуска из него не следует.
• Полные металлические двери, наружные дверные петли и петли рамки лобового. Под дверью широкий серый элемент вдоль порога.
• Чёрная трубчатая передняя защита охватывает фары и решётку с S. Передний центральный узел колеса виден, положение переключателя муфты не читается.
• Над тентом наружные продольные трубы с двумя поперечинами; боковое окно тента разделено диагональной непрозрачной полосой на два прозрачных поля. По нижней кромке тента видны кнопки крепления. Вырезка и сопоставление тентов [~].
• Номер HP SE 144. На передних сиденьях высокие спинки с двумя горизонтальными проёмами.

По сопоставлению автора, каркас-багажник — чёрное исполнение того же Dachreling, что показан белым на Suzi-Sun и других машинах в немецком каталоге аксессуаров 1988 года [obs]. На снимках совпадают форма задних стоек и продольных труб, выступающие передние концы с заглушками и светлые опоры двух поперечин. Каталог предлагает оба цвета; точный артикул из серий 83101 / 83102 для машины Autohaus Tross не установлен. Сравнение исполнений.

Дилерская наклейка не доказывает существование заводской спецсерии. Изготовитель багажника, происхождение защиты и порогового элемента требуют отдельной проверки.

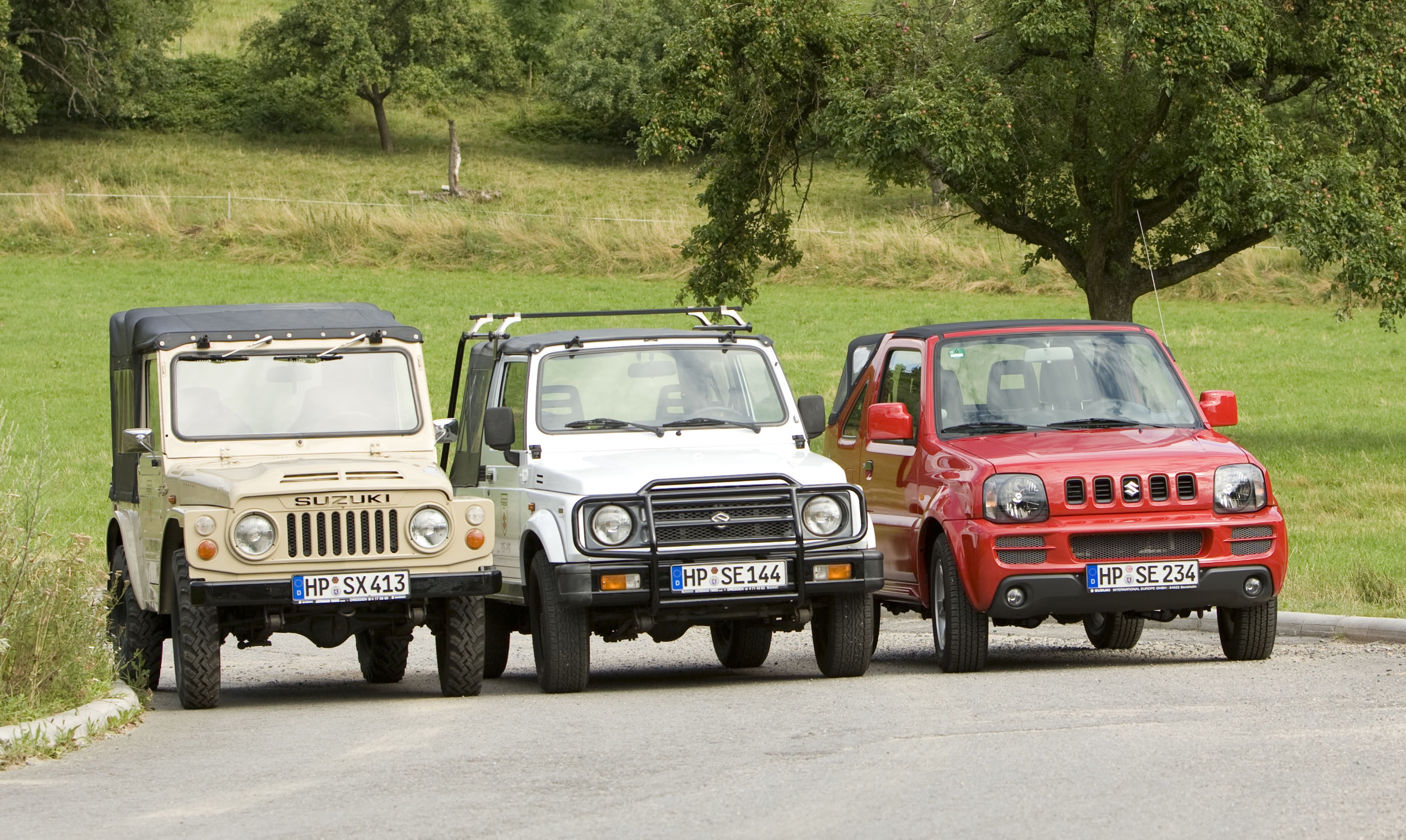

Samurai HP SE 144 — групповой снимок

Источник: autowp.ru / WheelsAge, qk00e3. Подпись сохранённой коллекции: «Suzuki Samurai Canvas Top, Suzuki Jimny Cabrio, Suzuki LJ80». Автор в метаданных не указан. Датировка подписи не считается доказанными годами применения деталей.

Наблюдения по фото

• В центре белый Samurai с номером HP SE 144, чёрным тентом и чёрной трубчатой защитой вокруг решётки и фар.
• Решётка с эмблемой S и сеткой; круглые фары, янтарно-белые фонари в чёрном переднем бампере.
• Над мягким верхом поперечины багажника на светлых опорах; слева видна наружная продольная труба и открытая дверь.
• Через лобовое видны спинки передних сидений с двумя проёмами, внутреннее зеркало и левый руль. Наружные шарниры у основания рамки лобового и два упора на капоте.
• Под бампером видны мост, рессоры и рулевая тяга. Колёсные центры скрыты ракурсом.

Номер и оснащение связывают машину с серией Autohaus Tross. Соседние машины вне охвата проекта и здесь не разбираются. Групповой кадр не устанавливает год выпуска Samurai.

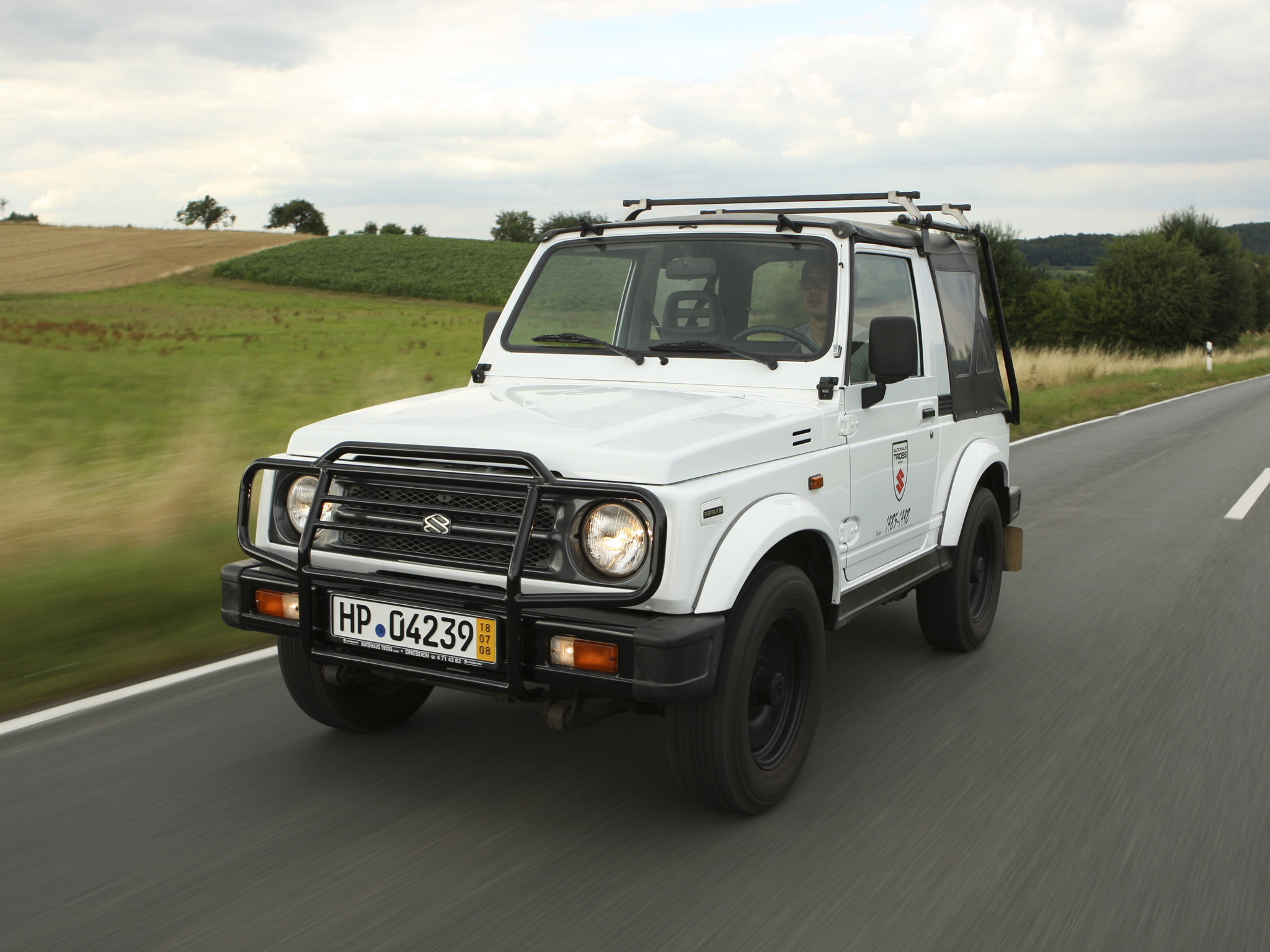

Samurai Autohaus Tross — спереди в движении

Источник: autowp.ru / WheelsAge, 395701. Подпись сохранённой коллекции: «Suzuki Samurai Canvas Top [Worldwide] '1990–95». Автор в метаданных не указан. Диапазон подписи не считается доказанными годами применения деталей.

Наблюдения по фото

• Белый Samurai с чёрным верхом, чёрной передней защитой и двумя поперечинами багажника.
• Решётка с эмблемой S, круглые фары включены; горят и белые секции прямоугольных фонарей бампера.
• Наружные петли рамки лобового, упоры на капоте, два стеклоочистителя, левый руль.
• На крыле шильдик samurai и янтарный повторитель; на двери дилерский щит AUTOHAUS TROSS и надпись 1985–1998.
• Отличается номер: HP 04239 с жёлтым правым полем 18 / 07 / 08. Эти цифры на временном номере не являются годом выпуска автомобиля.
• Стальные колёса и их центры смазаны движением. Белые арки, серый элемент под порогом, чёрные наружные продольные трубы над тентом.

Совпадение оформления связывает кадр с серией Tross; иной номер нужно сохранять как различие между кадрами, а не молча заменять на HP SE 144.

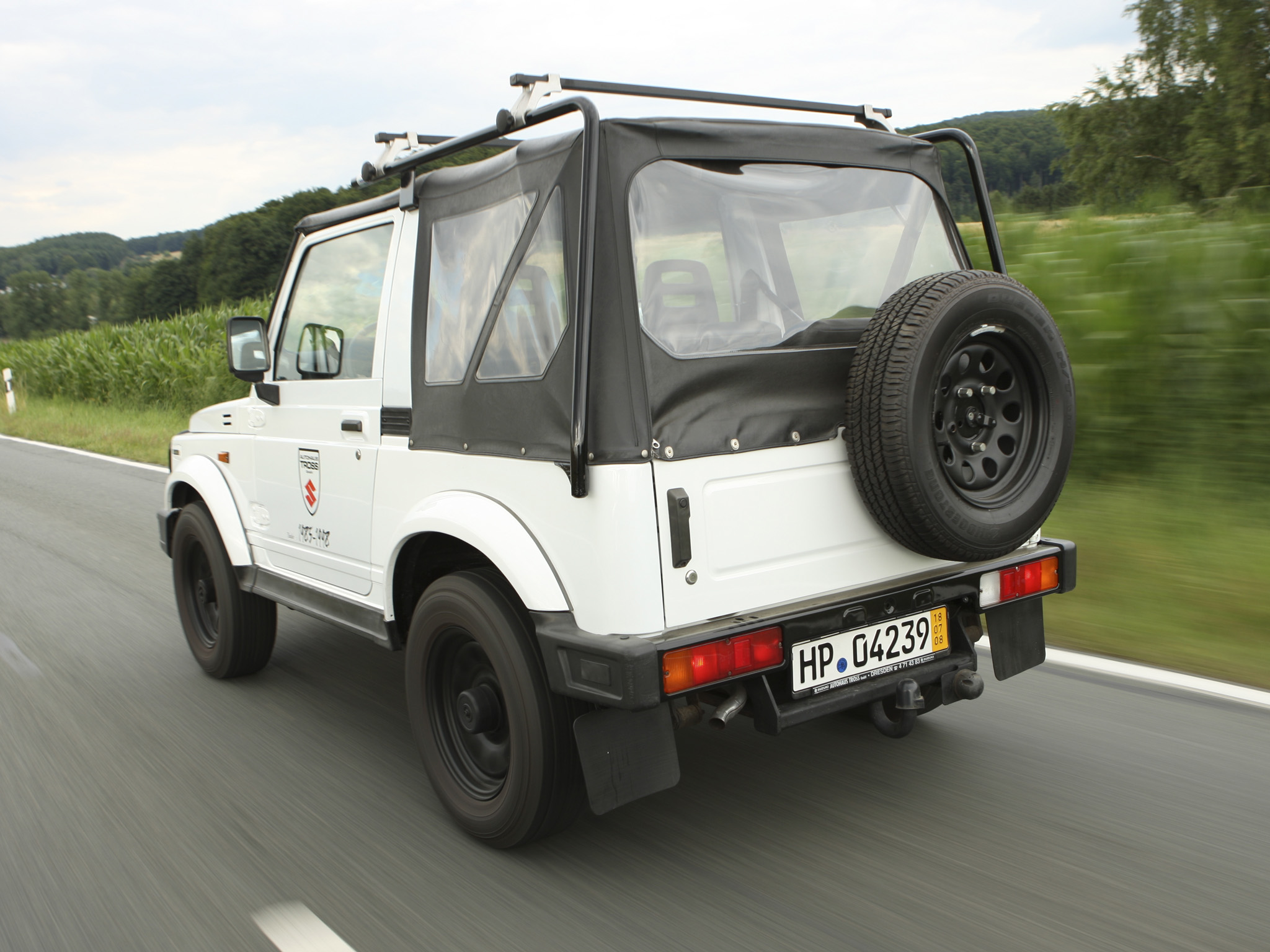

Samurai Autohaus Tross — сзади слева в движении

Источник: autowp.ru / WheelsAge, 395702. Подпись сохранённой коллекции: «Suzuki Samurai Canvas Top [Worldwide] '1990–95». Автор в метаданных не указан. Диапазон подписи не считается доказанными годами применения деталей.

Наблюдения по фото

• Номер HP 04239 с жёлтым правым полем; тот же номер виден спереди на фото 395701.
• Чёрный тент с большим задним окном и боковым окном из двух прозрачных полей. Кнопки по низу тента.
• Наружные продольные трубы огибают верх и спускаются у задних углов кузова; на них две поперечины багажника.
• Запаска без чехла, чёрный стальной диск с десятью круглыми отверстиями; ручка и замок задней двери слева.
• Чёрный задний бампер с комбинированными фонарями: белая секция только справа по снимку, янтарные секции по наружным краям.
• Фаркоп с шаром и розеткой, выпускная труба слева, широкие брызговики. Под левой дверью серый пороговый элемент; дилерская наклейка на двери.
• Из-за движения центры ходовых колёс не подходят для определения муфт.

Ракурс показывает конструкцию наружного багажника и заднее оснащение; его изготовитель и допустимая нагрузка не установлены.

Моторный отсек

Снимок моторного отсека отнесён к этому автомобилю по уточнению автора [obs].

Источник: autowp.ru / WheelsAge, 395695. Подпись сохранённой коллекции: «Под капотом Suzuki Samurai Canvas Top [Worldwide] '1990–95». Автор в метаданных не указан. Диапазон подписи не считается доказанными годами применения деталей.

Наблюдения по фото

• Над впускным узлом чёрный воздушный патрубок с надписью ELECTRONIC FUEL INJECTION.
• Круглый металлический корпус воздушного фильтра соединён с впуском рельефным воздуховодом; крышка фильтра закреплена пружинными защёлками.
• Чёрная клапанная крышка, маслозаливная пробка, передний кожух ремня ГРМ. Виден распределитель с высоковольтными проводами и отдельная катушка на щите моторного отсека.
• Аккумулятор слева на снимке; с противоположной стороны — вакуумный усилитель тормозов, главный цилиндр и полупрозрачный бачок.
• Спереди радиатор с металлической пробкой, верхний патрубок и кожух вентилятора; справа на снимке полупрозрачный расширительный бачок.
• Видны жгуты, разъёмы датчиков, вакуумные шланги, тросовый привод впускного узла, упор капота.
• Трубки к регулятору холостого хода подключены неправильно [obs — замечание автора]. Показанное подключение не использовать как образец штатной разводки.
• Кузовные панели белые; на правой части щита моторного отсека заметны коричневые потёки / повреждения покрытия.

Надпись подтверждает заявленное исполнение с впрыском. Код двигателя, мощность, экологическая версия и год по кадру не установлены; маркировка блока не показана. Номера деталей по внешнему виду не назначаются.

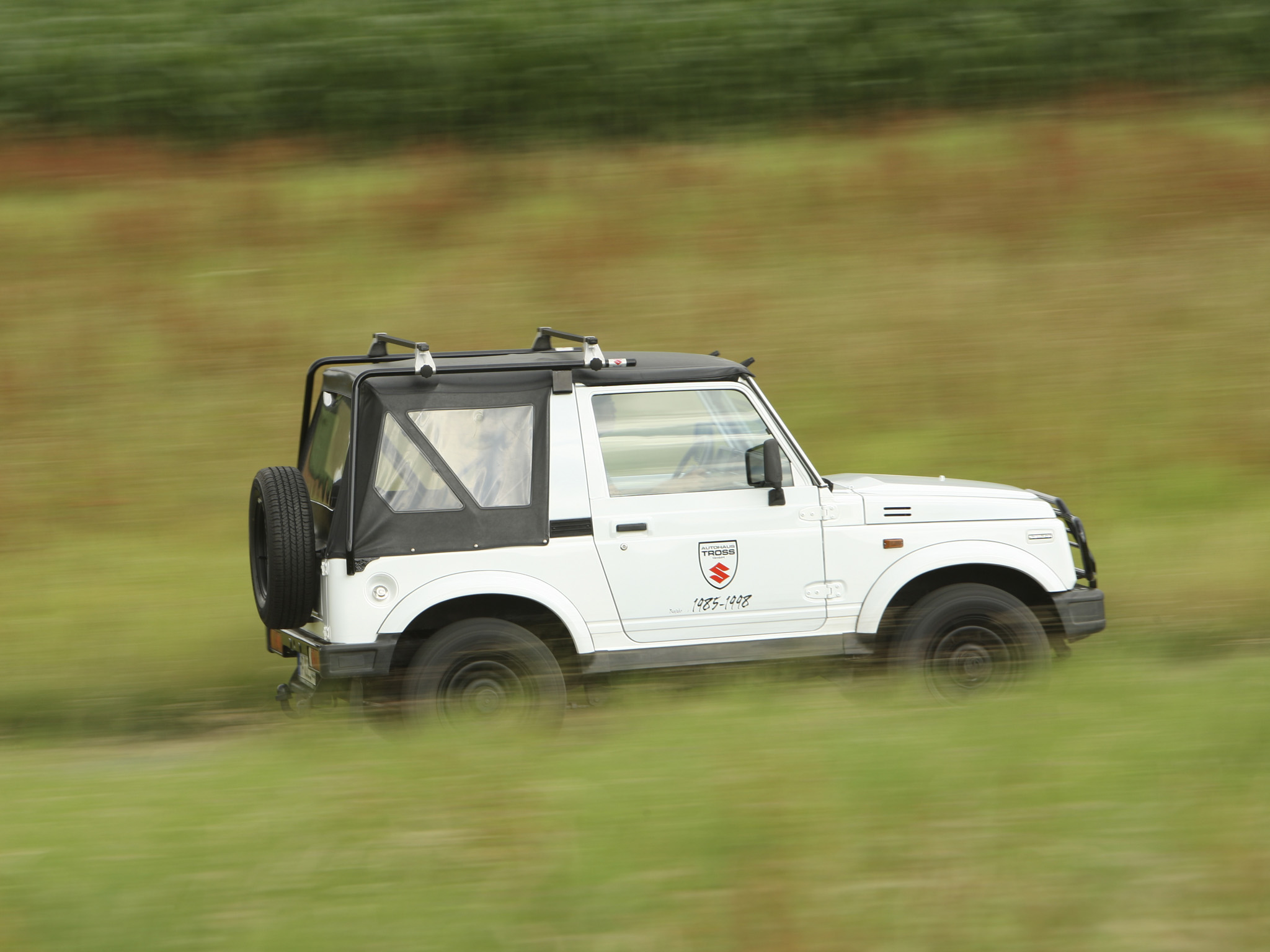

Правый борт в движении

Правый борт того же автомобиля Autohaus Tross [obs — уточнение автора].

Источник: autowp.ru / WheelsAge, 395700. Подпись сохранённой коллекции: «Suzuki Samurai Canvas Top [Worldwide] '1990–95». Автор в метаданных не указан. Диапазон подписи не считается доказанными годами применения деталей.

Наблюдения по фото

• Правый борт белого короткого кузова; чёрный мягкий верх и чёрные зеркала / ручки.
• Два прозрачных боковых поля тента, разделённые диагональной полосой; наружные трубы проходят над тентом и спускаются за ним.
• Две поперечины багажника на светлых опорах. На двери дилерский щит AUTOHAUS TROSS и надпись 1985–1998.
• На крыле шильдик модели и янтарный повторитель. Круглая горловина бака расположена на правом заднем борту перед аркой.
• Под дверью широкий серый пороговый элемент; запаска без чехла, чёрные бамперы.
• Передняя трубчатая защита выступает за передок; колёса размыты движением, детали центров по этому кадру не определяются.

Ракурс дополняет левый борт на фото 395699; различия наклеек по сторонам не установлены.
