Вырезки колёсных дисков
Иллюстрации для реестра колёсных дисков. Полные фотографии и страницы изданий доступны по ссылкам источников.
Колесо показано вместе со всей доступной шиной; если издание демонстрирует отдельный диск без шины, сохранён именно этот вид. Перекрытые кузовом, травой или снегом участки ограничивают видимость деталей. Ракурс не подтверждает размеры, материал, штатность или точный номер диска.
Координаты, страницы PDF, контрольные суммы и параметры подготовки — в manifest.csv.
| Вырезка | Что показано | Источник и разбор |
|---|---|---|
 | белый штампованный 8-спицевый («звёздный») на 6 шпильках, SJ40 Jimny 1000 | Полный источник · Разбор |
 | белый «звёздный», SJ413 Long (1985–88) | Полный источник · Разбор |
 | белый стальной с круглыми отверстиями, Samurai 1988–90 | Полный источник · Разбор |
 | белый стальной, США 1991 MY (JL) | Полный источник · Разбор |
 | чёрный стальной с круглыми отверстиями, Германия 1990-е | Полный источник · Разбор |
 | серебристый стальной, Santana E-III 1.9D (2001–04) | Полный источник · Разбор |
 | кей-диск JA71 «Wild Wind» | Полный источник · Разбор |
 | серебристый стальной 16×5J, JA11 (1990–95) | Полный источник · Разбор |
 | хромированный стальной с кольцом круглых отверстий (рисунок как у Samurai с 1988½), JB31 Sierra (1993–95) | Полный источник · Разбор |

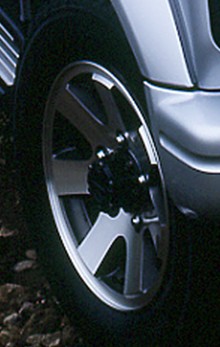

 | литой, JB32 Sierra Elk (1995–98) | autowp.ru wlzmlh, suzuki-jimny-2gen/wlzmlh_suzuki-jimny-sierra-elk-jb32-1995-98.jpeg |
 | литой со спицами в цвет тента, UK 1990–95 (неопознанная версия); рисунок другой, не «Alufelge 7J × 15H2» | Полный источник · Разбор |
 | белый «звёздный» на 6 шпильках, SJ40 Jimny 1000 (Япония, 1982–84) | Полный источник · Разбор |
 | белый «звёздный» на 6 шпильках, JA51 Jimny 1300 (Япония, 1984–87) | Полный источник · Разбор |
 | белый литой 6-спицевый (спицы сужаются к ободу) — аксессуар «Alufelge 7J × 15H2» (Германия), шины Pirelli; Samurai Canvas Top, Европа 1990–95 | Полный источник · Разбор |
 | двухцветный: тёмно-серый диск с кольцом круглых отверстий и блестящим ободом; спереди — муфта свободного хода. США 1989–90 MY, JL Convertible | Полный источник · Разбор |
 | то же, заднее колесо с колпаком центра (красная эмблема) — вероятно 43252-70A10 | Полный источник · Разбор |
 | литой полированный с пятью широкими спицами, JA11 Van типа 3, 06.1992–03.1994 | Полный источник · Разбор |
 | чёрный штампованный диск с глубоким центром и плохо различимыми окнами (колпака на ступице нет — видны гайки и болты ступицы); SJ40T Jimny 1000 Pick-Up (Chassis Cab), 1982–84 | Полный источник · Разбор |
 | пятиконечная «звезда» (тот же диск, что у кей-Jimny 43210-807xx, вид 4), двухцветная на снимке: тёмный центр с пятиконечной «звездой», светлый обод; JA11 тип 1 «Wild Wind», вероятно Wild Wind Limited 1990 [?] (на autowp раньше подписан как JA51W Jimny 1300 Wagon 1984–87; autowp исправил подпись по нашей подсказке 2026-10-13) | Полный источник · Разбор |
 | составной литой «турбина» (светлый центр с изогнутыми лопастями, полированный обод на болтах), шины BFGoodrich Radial Mud-Terrain T/A; JA51 Jimny 1300 Panoramic Roof «PaNORaMa» | Полный источник · Разбор |
 | чёрный штампованный диск с глубоким центром (как у SJ40T; колпака на ступице нет); SJ30FK Jimny 550 Half Metal Door (1981–87) | Полный источник · Разбор |

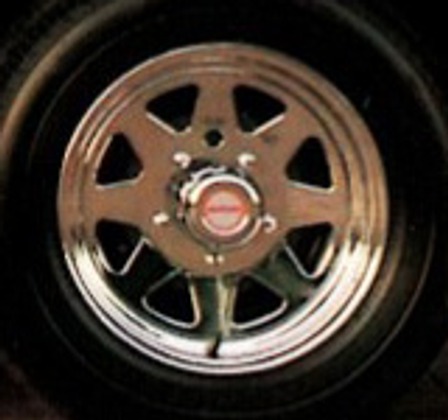

 | хромированный «звёздный» с 8 треугольными вырезами (43210-80051), колпак центра с красной эмблемой; JX Convertible, США 1987 MY | autowp.ru 506683, suzuki-samurai/506683_1987-suzuki-samurai-jx-convertible-north-america-sj-1986-87.jpg |
 | белый «звёздный» (8 треугольных вырезов) с декоративным принтом между вырезами «под спицы», Santana SJ410 Soft Top, Великобритания | Полный источник · Разбор |

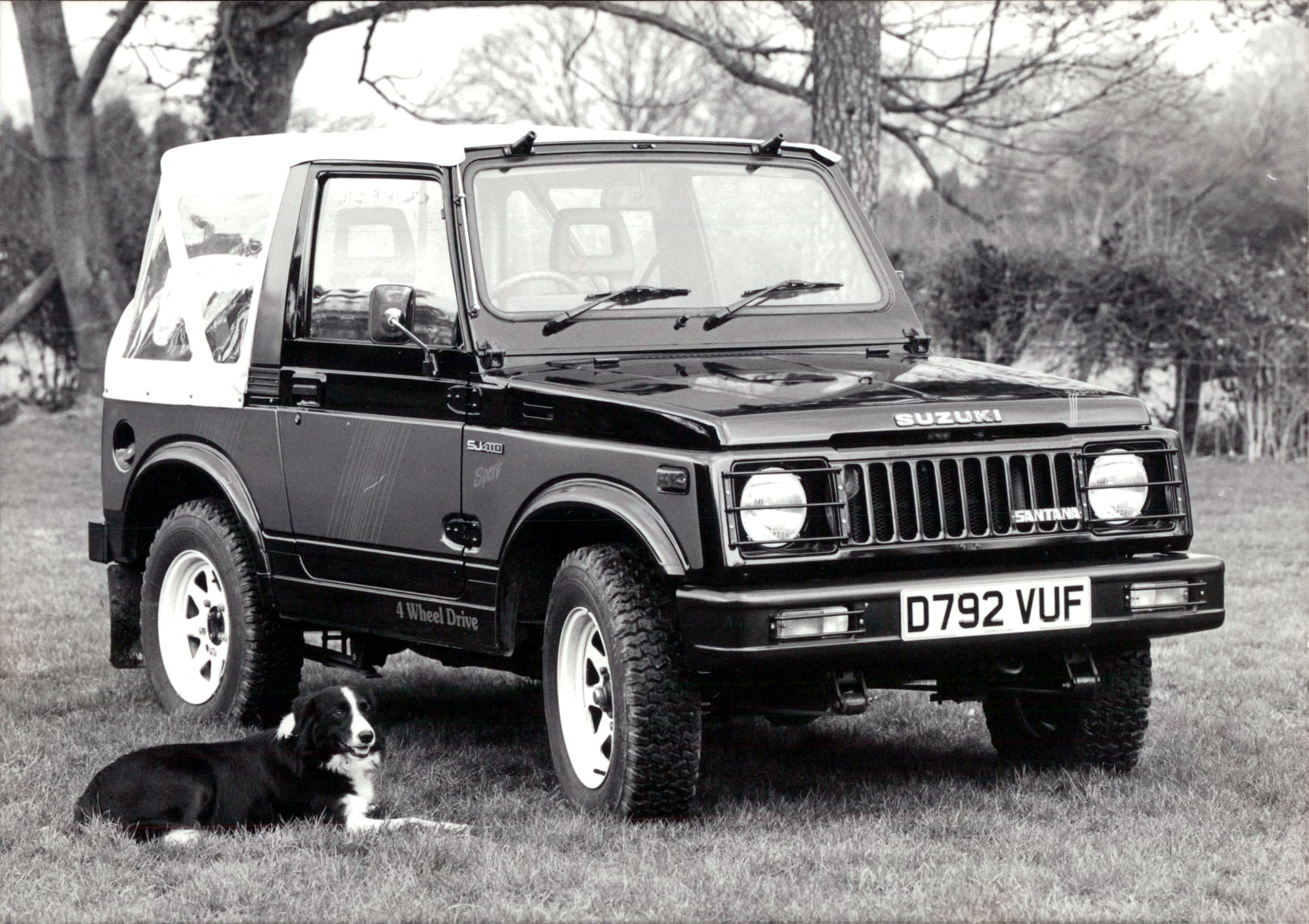

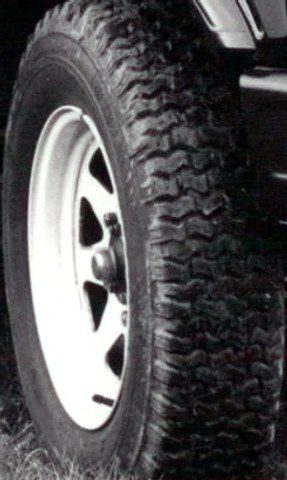

 | белый «звёздный», Santana SJ410 Soft Top, Великобритания (номер D792 VUF, 1986–87) | autowp.ru oqirrh, suzuki-sj-series/oqirrh_suzuki-santana-sj-410-soft-top-uk-spec.png |
 | литой 6-спицевый «Alufelge 7J x 15H2» из иллюстрации с подписью, аксессуар Suzuki Германия | Полный источник · Разбор |
 | серебристый стальной с десятью овальными отверстиями («диск Escudo» по виду), Jimny Sierra JB32; точный номер не установлен | Полное фото · Разбор |
 | серебристый стальной с кольцом из 10 овальных отверстий («диск Escudo» по виду; номер 43210-60A10 — серия 60A [?]), SJ80 / Sierra 1996 | Полный источник · Разбор |
 | хромированный стальной диск с кольцом круглых отверстий («телефон»), спереди муфта свободного хода; спецмодель «Outdoors», Германия | немецкий проспект «SAMURAI» (жёлтый заголовок), стр. 2 — p02_sondermodell-outdoors.png |
 | литой 7-спицевый 15" JB32, «アルミホイール» — аксессуар | Полный источник · Разбор |
 | тот же диск — «専用15インチアルミホイール» Sierra Elk | Полный источник · Разбор |
 | литой 5-спицевый 16" JA22 Landventure, «専用16インチアルミホイール» | Полный источник · Разбор |
 | светлый штампованный диск с продолговатыми окнами, заднее колесо SJ410 M-VW 3544; без изменения масштаба и ретуши, 2026-10-18 | Полный источник · Разбор |
 | полированный литой диск с шиной Cooper Cobra Radial, переднее колесо Samurai AL-KO MFK | Полный источник · Разбор |
 | литой 6-спицевый «Soft-Line» 7J × 15, 00800-60251 | Полный источник · Разбор |
 | литой 5-спицевый «Sternfelge» 7J × 15, 00800-60252 | Полный источник · Разбор |
 | Колесо Santana Courrèges целиком; сохранившаяся машина на фото 2020 года | Полный источник · Разбор |
 | Maruti Gypsy | Полный источник · Разбор |
 | Переднее колесо | Полный источник · Разбор |
 | Заднее колесо | Полный источник · Разбор |
 | Британский проспект | Полный источник · Разбор |
 | Литой 15×6J S.E., 43210-00020; издание показывает фрагмент диска без шины | Полный источник · Разбор |
Японские проспекты: эмблемы, приборы и оборудование
| Иллюстрация | Полный источник и разбор |
|---|---|
 | PDF 9; разбор |
